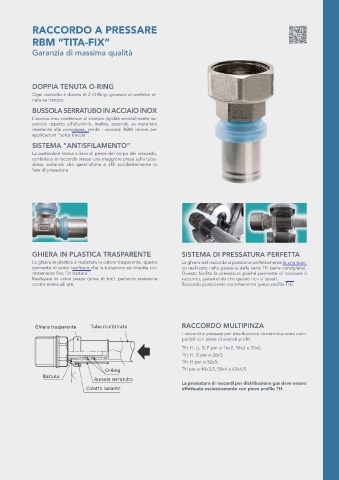

Page 271 - RBM - LISTINO 2024

10.02 raccordi per tuBazioni multistrato tuBo multistrato pe-xc per distriBuzione gas 241

RACCORDO A PRESSARE

RBM “TITA-FIX”
Garanzia di massima qualità

DOPPIA TENUTA O-RING
Ogni raccordo è dotato di 2 O-Ring: garanzia di perfetta te-
nuta nel tempo.
BUSSOLA SERRATUBO IN ACCIAIO INOX
L’acciaio inox conferisce al sistema rigidità sensibilmente su-
periore rispetto all’alluminio, inoltre, essendo un materiale
resistente alla corrosione, rende i raccordi RBM idonei per
applicazioni “sotto traccia”.
SISTEMA “ANTISFILAMENTO”
La particolare forma a lisca di pesce del corpo del raccordo,
conferisce al raccordo stesso una maggiore presa sulla tuba-
zione, evitando che quest’ultima si sfili accidentalmente in
fase di pressatura.

GHIERA IN PLASTICA TRASPARENTE SISTEMA DI PRESSATURA PERFETTA
La ghiera in plastica è realizzata in colore trasparente, questo La ghiera del raccordo si posiziona perfettamente in uno scac-
permette di poter verificare che la tubazione sia inserita cor- co realizzato nella ganascia della serie TH (serie consigliata).
rettamente fino “in battuta”. Questo facilita la pressatura poiché permette di bloccare il
Realizzata in unico pezzo (priva di fori), pertanto resistente raccordo, garantendo che questo non si sposti.
contro eventuali urti. Raccordo posizionato correttamente (pinza profilo TH).

RACCORDO MULTIPINZA
I raccordi a pressare per distribuzione idrotermica sono com-
patibili con pinze di svariati profili:
TH, H, U, B, F per ø 16x2, 18x2 e 20x2;
TH, H, B per ø 26x3;
TH, H per ø 32x3;
TH per ø 40x3,5, 50x4 e 63x4,5.

La pressatura di raccordi per distribuzione gas deve essere
effettuata esclusivamente con pinze profilo TH.
