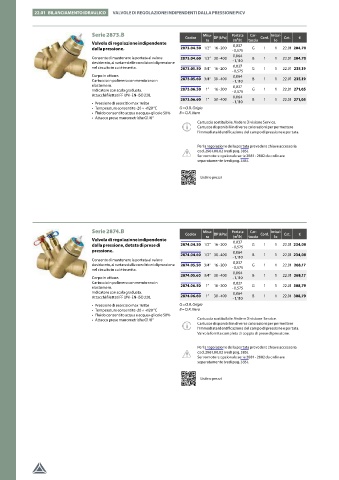

Page 412 - RBM - LISTINO 2024

382 22.01 Bilanciamento idraulico valvole di regolazione indipendenti dalla pressione picv

Serie 2873.B Misu- Portata Car- Imbal-
Codice DP (kPa) Conf. Cat. €
valvola di regolazione indipendente ra (m³/h) tuccia lo
0,037
dalla pressione. 2873.04.50 1/2” 16 - 200 - 0,575 G 1 1 22.01 204,70
Consente di mantenere la portata al valore 2873.04.60 1/2” 30 - 400 0,064 B 1 1 22.01 204,70
desiderato, al variare delle condizioni di pressione - 1,110
nel circuito in cui è inserita. 2873.05.50 3/4” 16 - 200 0,037 G 1 1 22.01 235,19
- 0,575
Corpo in ottone. 0,064
Cartuccia in polimero con membrana in 2873.05.60 3/4” 30 - 400 - 1,110 B 1 1 22.01 235,19
elastomero. 0,037
Indicatore con scala graduata. 2873.06.50 1” 16 - 200 - 0,575 G 1 1 22.01 271,05
Attacchi filettati FF UNI-EN-ISO 228. 0,064
2873.06.60 1” 30 - 400 B 1 1 22.01 271,05
• Pressione di esercizio max 16 Bar - 1,110
• Temperature consentite -20 ÷ +120 °C G = O.R. Grigia
• Fluido consentito acqua e acqua+glicole 50% B = O.R. Nera
• Attacco prese manometriche G1/8”
Cartuccia sostituibile. Vedere Divisione Service.
Cartucce disponibili in diverse colorazioni per permettere
l’immediata identificazione del campo di pressione e portata.

Per la regolazione della portata prevedere chiave accessoria
cod. 2961.00.02 (vedi pag. 385).
Servomotore opzionale serie 2881 - 2882 da ordinare
separatamente (vedi pag. 385).

Listino prezzi

Serie 2874.B Misu- Portata Car- Imbal-
Codice ra DP (kPa) (m³/h) tuccia Conf. lo Cat. €
valvola di regolazione indipendente 0,037
dalla pressione, dotata di prese di 2874.04.50 1/2” 16 - 200 - 0,575 G 1 1 22.01 234,08
pressione. 0,064
2874.04.60 1/2” 30 - 400 - 1,110 B 1 1 22.01 234,08
Consente di mantenere la portata al valore
0,037
desiderato, al variare delle condizioni di pressione 2874.05.50 3/4” 16 - 200 - 0,575 G 1 1 22.01 268,17
nel circuito in cui è inserita.
2874.05.60 3/4” 30 - 400 0,064 B 1 1 22.01 268,17
Corpo in ottone. - 1,110
Cartuccia in polimero con membrana in 0,037
elastomero. 2874.06.50 1” 16 - 200 - 0,575 G 1 1 22.01 308,79
Indicatore con scala graduata. 0,064
Attacchi filettati FF UNI-EN-ISO 228. 2874.06.60 1” 30 - 400 - 1,110 B 1 1 22.01 308,79
• Pressione di esercizio max 16 Bar G = O.R. Grigia
• Temperature consentite -20 ÷ +120 °C B = O.R. Nera
• Fluido consentito acqua e acqua+glicole 50%
• Attacco prese manometriche G1/8” Cartuccia sostituibile. Vedere Divisione Service.
Cartucce disponibili in diverse colorazioni per permettere
l’immediata identificazione del campo di pressione e portata.
Valvola fornita completa di coppia di prese di pressione.

Per la regolazione della portata prevedere chiave accessoria
cod. 2961.00.02 (vedi pag. 385).
Servomotore opzionale serie 2881 - 2882 da ordinare
separatamente (vedi pag. 385).

Listino prezzi
