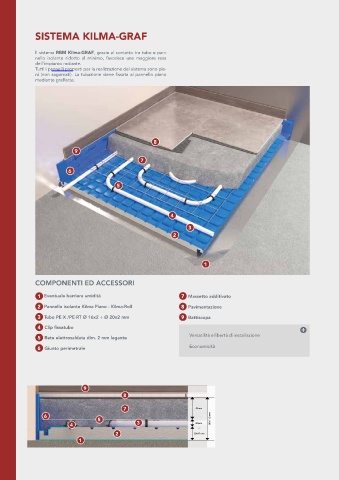

SISTEMA KILMA-GRAF

Il sistema RBM Kilma-GRAF, grazie al contatto tra tubo e pan-
nello isolante ridotto al minimo, favorisce una maggiore resa
dell’impianto radiante.
Tutti i pannelli proposti per la realizzazione del sistema sono pia-
ni (non sagomati). La tubazione viene fissata al pannello piano
mediante graffette.

8
9
7

6

5

4

3
2

1

COMPONENTI ED ACCESSORI

1 Eventuale barriera umidità 7 Massetto additivato
2 Pannello isolante Kilma Piano - Kilma-Roll 8 Pavimentazione

3 Tubo PE-X /PE-RT Ø 16x2 ÷ Ø 20x2 mm 9 Battiscopa
4 Clip fissatubo
5 Rete elettrosaldata dim. 2 mm legante Versatilità e libertà di installazione

6 Giunto perimetrale Economicità

9
8

7 45 mm
6
5 85÷112 mm
4 3 20 mm
2 20÷47 mm
1
