P. 420
390 30.01 collettori strumentazione e accessori

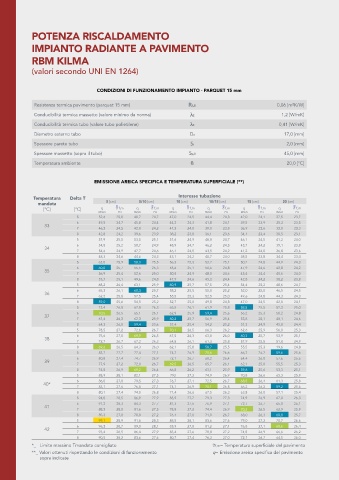

POTENZA RISCALDAMENTO
IMPIANTO RADIANTE A PAVIMENTO
RBM KILMA
(valori secondo UNI EN 1264)
CONDIZIONI DI FUNZIONAMENTO IMPIANTO - PARQUET 15 mm
2
Resistenza termica pavimento (parquet 15 mm) 0,06 [m K/W]
Conducibilità termica massetto (valore minimo da norma) 1,2 [W/mK]
Conducibilità termica tubo (valore tubo polietilene) 0,41 [W/mK]
Diametro esterno tubo 17,0 [mm]
Spessore parete tubo 2,0 [mm]
Spessore massetto (sopra il tubo) 45,0 [mm]
Temperatura ambiente 20,0 [°C]
EMISSIONE AREICA SPECIFICA E TEMPERATURA SUPERFICIALE (**)
Interesse tubazione
Temperatura Delta T
mandata 5 [cm] 5/10 [cm] 10 [cm] 10/15 [cm] 15 [cm] 20 [cm]
[°C] [°C] q ϑ f,m q ϑ f,m q ϑ f,m q ϑ f,m q ϑ f,m q ϑ f,m
[W/m2] [°C] [W/m2] [°C] [W/m2] [°C] [W/m2] [°C] [W/m2] [°C] [W/m2] [°C]
5 52,6 25,0 48,7 24,7 47,0 24,5 44,4 24,3 42,0 24,1 37,5 23,7
6 49,5 24,7 45,8 24,4 44,2 24,3 41,8 24,1 39,5 23,9 35,3 23,5
33
7 46,3 24,5 42,8 24,2 41,3 24,0 39,0 23,8 36,9 23,6 33,0 23,3
8 42,8 24,2 39,6 23,9 38,2 23,8 36,1 23,6 34,1 23,4 30,5 23,1
5 57,9 25,5 53,5 25,1 51,6 24,9 48,8 24,7 46,1 24,5 41,2 24,0
6 54,8 25,2 50,7 24,9 48,9 24,7 46,2 24,5 43,7 24,2 39,1 23,8
34
7 54,6 24,9 47,7 24,6 46,1 24,5 43,5 24,2 41,2 24,0 36,8 23,6
8 48,3 24,6 44,6 24,3 43,1 24,2 40,7 24,0 38,5 23,8 34,4 23,4
5 63,0 25,9 58,3 25,5 56,3 25,3 53,2 25,1 50,2 24,8 44,9 24,3
6 60,0 25,7 55,5 25,3 53,6 25,1 50,6 24,8 47,9 24,6 42,8 24,2
35
7 56,9 25,4 52,6 25,0 50,8 24,9 48,0 24,6 45,4 24,4 40,6 24,0
8 53,7 25,1 49,6 24,8 47,9 24,6 45,3 24,4 42,8 24,2 38,2 23,8
5 68,2 26,4 63,1 25,9 60,9 25,7 57,5 25,4 54,4 25,2 48,6 24,7
6 65,3 26,1 60,3 25,7 58,2 25,5 55,0 25,2 52,0 25,0 46,5 24,5
36
7 62,2 25,8 57,5 25,4 55,5 25,3 52,5 25,0 49,6 24,8 44,3 24,3
8 59,0 25,6 54,5 25,2 52,7 25,0 49,8 24,8 47,0 24,5 42,0 24,1
5 73,4 26,8 67,8 26,3 65,5 26,1 61,9 25,8 58,5 25,5 52,3 25,0
6 70,5 26,5 65,1 26,1 62,9 25,9 59,4 25,6 56,2 25,3 50,2 24,8
37
7 67,4 26,3 62,3 25,9 60,2 25,7 56,9 25,4 53,8 25,1 48,1 24,6
8 64,3 26,0 59,4 25,6 57,4 25,4 54,2 25,2 51,3 24,9 45,8 24,4
5 78,5 27,2 72,6 26,7 70,1 26,5 66,3 26,2 62,6 25,9 56,0 25,3
6 75,6 27,0 69,9 26,5 67,5 26,3 63,8 26,0 60,3 25,7 53,9 25,1
38
7 72,7 26,7 67,2 26,3 64,8 26,1 61,3 25,8 57,9 25,5 51,8 24,9
8 69,6 26,5 64,3 26,0 62,1 25,8 58,7 25,5 55,5 25,3 19,6 24,8
5 83,7 27,7 77,4 27,1 74,7 26,9 70,6 26,6 66,7 26,2 59,6 25,6
6 80,8 27,4 74,7 26,9 72,1 26,7 68,2 26,4 64,4 26,0 57,6 25,5
39
7 77,9 27,2 72,0 26,7 69,5 26,5 65,7 26,1 62,1 25,8 55,5 25,3
8 74,8 26,9 69,2 26,4 66,8 26,2 63,1 25,9 59,6 25,6 53,3 25,1
5 88,9 28,1 82,1 27,5 793 27,3 74,9 26,9 70,8 26,6 63,3 25,9
6 86,0 27,8 79,5 27,3 76,7 27,1 72,5 26,7 68,5 26,4 61,3 25,8
40*
7 83,1 27,6 76,8 27,1 74,1 26,9 70,1 26,5 66,2 26,2 59,2 25,6
8 80,1 27,4 74,0 26,8 71,4 26,6 67,5 26,3 63,8 26,0 57,1 25,4
5 94,0 28,5 86,9 27,9 83,9 27,7 79,3 27,3 74,9 26,9 67,0 26,3
6 91,2 28,3 84,3 27,7 81,3 27,5 76,9 27,1 72,7 26,7 65,0 26,1
41
7 88,3 28,0 81,6 27,5 78,8 27,2 74,4 26,9 70,3 26,5 62,9 25,9
8 85,3 27,8 78,8 27,2 76,1 27,0 71,9 26,7 68,0 26,3 60,8 25,7
5 99,1 28,9 91,6 28,3 88,5 28,1 83,6 27,6 79,0 27,3 70,7 26,6
6 96,3 28,7 89,0 28,1 85,9 27,8 81,2 27,4 76,8 27,1 68,6 26,4
42
7 93,4 28,5 86,4 27,9 83,4 27,6 78,8 27,2 74,5 26,9 66,6 26,2
8 90,5 28,2 83,6 27,6 80,7 27,4 76,3 27,0 72,1 26,7 64,5 26,0
*_ Limite massimo Tmandata consigliato ϑf,m= Temperatura superficiale del pavimento
**_ Valori ottenuti rispettando le condizioni di funzionamento q= Emissione areica specifica del pavimento
sopra indicate
