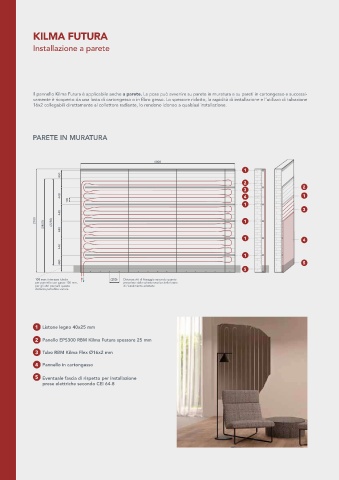

KILMA FUTURA
Installazione a parete
Il pannello Kilma Futura è applicabile anche a parete. La posa può avvenire su parete in muratura e su pareti in cartongesso e successi-
vamente è ricoperto da una lasta di cartongesso o in fibro gesso. Lo spessore ridotto, la rapidità di installazione e l’utilizzo di tubazione
16x2 collegabili direttamente al collettore radiante, lo rendono idoneo a qualsiasi installazione.
PARETE IN MURATURA
4000
1
450
2
2
3
440 4 1
100
1
3
440
2700 (2250) 1
(2450)
440
1
4
440
1
440 5
5
100 mm: interasse ideale (250) Distanza viti di fissaggio secondo quanto
per pannello con passo 100 mm, prescritto dalla scheda tecnica della lastra
per gli altri pannelli questa di rivestimento adottata
distanza potrebbe variare
1 Listone legno 40x25 mm
2 Panello EPS300 RBM Kilma Futura spessore 25 mm
3 Tubo RBM Kilma Flex Ø16x2 mm
4 Pannello in cartongesso
5 Eventuale fascia di rispetto per installazione
prese elettriche secondo CEI 64-8
