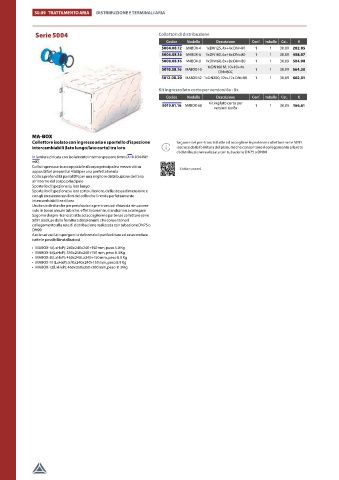

Page 558 - RBM - LISTINO 2024

528 30.09 trattamento aria distriBuzione e terminali aria

Serie 5004 Collettori di distribuzione
Codice Modello Descrizione Conf. Imballo Cat. €
5004.08.12 MABOX-4 1xDN125, 4x+4x DN≈80 1 1 30.09 282,85
5006.08.16 MABOX-6 1xDN160, 6x+6x DN≈80 1 1 30.09 458,07
5008.08.16 MABOX-8 1xDN160, 8x+8x DN≈80 1 1 30.09 504,98
1xDN160 M, 10+10+4x
5010.08.16 MABOX-10 1 1 30.09 564,30
DN≈80C
5012.08.20 MABOX-12 1xDN200, 12x+12x DN≈80 1 1 30.09 602,01
Kit ingresso lato corto per versioni 6x - 8x
Codice Modello Descrizione Conf. Imballo Cat. €
Kit ing lato corto per
5019.01.16 MABOX-68 1 1 30.09 166,61
versioni 6x/8x

MA-BOX
collettore isolato con ingresso aria e sportello d'ispezione Sagome dei pre-tranciati atte ad accogliere le partenze collettore serie 5091
intercambiabili (lato lungo/lato corto) tra loro (escluse dalla fornitura del plenum) che consentono il collegamento alla rete
di distribuzione realizzata con tubazione DN75 o DN90
In lamiera zincata con isolamento interno spessore 6mm (λ=0.0344W/
mK).
Collo ingresso aria accoppiabile al corpo principale a mezzo viti su Listino prezzi
appositi fori presenti ai 4 lati per una perfetta tenuta
Collo a profondità pari al DN per una migliore distribuzione dell'aria
all'interno del corpo principale
Sportello d'ispezione su lato lungo
Sportello d'ispezione su lato corto ulteriore, della stessa dimensione e
con gli stessi interassi fori del collo che li rende perfettamente
intercambiabili tra di loro
Uscite sia diritte che perpendicolari a pre-tranciati chiusi da rimuovere
solo in basse al num tubi che, effettivamente, si andranno a collegare
Sagome dei pre-tranciati atte ad accogliere le partenze collettore serie
5091 (escluse dalla fornitura del plenum) che consentono il
collegamento alla rete di distribuzione realizzata con tubazione DN75 o
DN90
Asole sui vari lati sporgenti e deformabili per facilitare ed assecondare
tutte le possibili installazioni
• MABOX-4 (LxHxP): 240x240x240+150 mm, peso 5.0 Kg
• MABOX-6 (LxHxP): 350x240x240+150 mm, peso 6.3 Kg
• MABOX-8 (LxHxP): 460x240Lx240+150 mm, peso 8.9 Kg
• MABOX-10 (LxHxP): 570x240x240+150 mm, peso 8.9 Kg
• MABOX-12(LxHxP): 460x350x350+200 mm, peso 11.9 Kg
