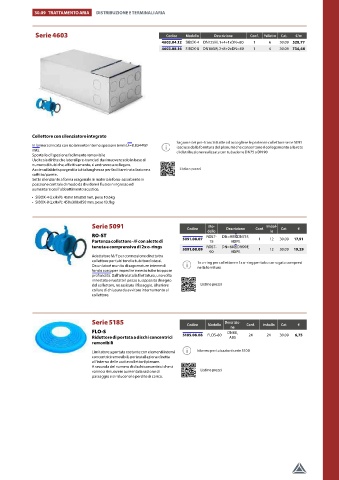

Page 559 - RBM - LISTINO 2024

30.09 trattamento aria distriBuzione e terminali aria 529

Serie 4603 Codice Modello Descrizione Conf. Pallet m Cat. €/m
4603.04.12 SIBOX-4 DN125M, 1+4+1xDN≈80 1 6 30.09 528,77
4603.08.16 SIBOX-8 DN160M, 2+8+2xDN≈80 1 4 30.09 734,48

collettore con silenziatore integrato
Sagome dei pre-tranciati atte ad accogliere le partenze collettore serie 5091
In lamiera zincata con isolamento interno spessore 6mm (λ=0.0344W/ (escluse dalla fornitura del plenum) che consentono il collegamento alla rete
mK). di distribuzione realizzata con tubazione DN75 o DN 90
Sportello d'ispezione facilmente removibile
Uscite sia diritte che laterali pre-tranciati da rimuovere solo in base al
numero di tubi che, effettivamente, si andranno a collegare.
Asole sui labbri sporgenti a tutta lunghezza per facilitare installazione a Listino prezzi
soffitto/parete.
Setto silenziante a forma esagonale in materiale fono-assorbente in
posizione centrale di modo da dividere il flusso in ingresso ed
aumentare così l'abbattimento acustico.
• SIBOX-4 (LxHxP): 450x160x850 mm, peso 10.6kg
• SIBOX-8 (LxHxP): 450x308x850 mm, peso 13.1kg

Serie 5091 Codice Mo- Descrizione Conf. Imbal- Cat. €
dello
RO-ST ROST- DN≈80 → DN75F, lo
partenza collettore -/F con alette di 5091.08.07 75 HDPE 1 12 30.09 17,91
tenuta e comprensiva di 2x o-rings 5091.08.09 ROST- DN≈80 → DN90F, 1 12 30.09 19,29
90 HDPE
Adattatore M/F per connessione diretta tra
collettore per tubi tondi e tubi tondi stessi. 1x o-ring per collettore e 1x o-ring per tubo corrugato compresi
Da un lato è munito di sagomature interne di nella fornitura
fondo corsa per impedire innesto tubo troppo in
profondità. Dall’altro lato la filettatura, una volta
innestato e ruotato il pezzo su apposito disegno
del collettore, ne assicura il fissaggio. Ulteriore Listino prezzi
collare di chiusura da avvitare internamento al
collettore.

Serie 5185 Codice Modello Descrizio- Conf. Imballo Cat. €
ne
FLO-S DN80,
riduttore di portata a dischi concentrici 5185.08.08 FLOS-80 ABS 24 24 30.09 6,75
removibili

Limitatore a portata costante con elementi interni Idoneo per tubazioni serie 5100
concentrici removibili, per installazione diretta
all’interno delle uscite collettori/plenum.
A seconda del numero di dischi concentrici che si
vanno a rimuovere aumenta la sezione di Listino prezzi
passaggio e si riducono le perdite di carico.
