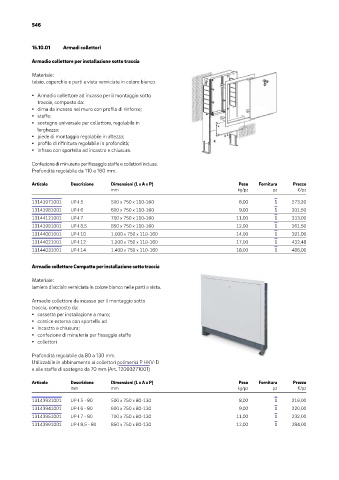

Page 60 - REHAU - LISTINO SISTEMI PER LA CLIMATIZZAZIONE 2025

546

15.10.01 Armadi collettori

Armadio collettore per installazione sotto traccia

Materiale:
telaio, coperchio e parti a vista verniciate in colore bianco.

▪ Armadio collettore ad incasso per il montaggio sotto
traccia, composto da:
▪ dima da incasso nel muro con profilo di rinforzo;
▪ staffe;
▪ sostegno universale per collettore, regolabile in
larghezza;
▪ piede di montaggio regolabile in altezza;
▪ profilo di rifinitura regolabile in profondità;
▪ infisso con sportello ad incastro e chiusura.

Confezione di minuteria per fissaggio staffe e collettori inclusa.
Profondità regolabile da 110 a 160 mm.

Articolo Descrizione Dimensioni (L x A x P) Peso Fornitura Prezzo
mm kg/pz pz €/pz

13143971001 UP-I 5 500 x 750 x 110-160 8,00 1 273,20
13143981001 UP-I 6 600 x 750 x 110-160 9,00 1 301,50
13144121001 UP-I 7 700 x 750 x 110-160 11,00 1 333,00
13143991001 UP-I 8,5 850 x 750 x 110-160 12,00 1 361,50
13144001001 UP-I 10 1.000 x 750 x 110-160 14,00 1 391,00
13144021001 UP-I 12 1.200 x 750 x 110-160 17,00 1 432,48
13144031001 UP-I 14 1.400 x 750 x 110-160 18,00 1 486,00

Armadio collettore Compatto per installazione sotto traccia

Materiale:
lamiera d’acciaio verniciata in colore bianco nelle parti a vista.

Armadio collettore da incasso per il montaggio sotto
traccia, composto da:
▪ cassetta per installazione a muro;
▪ cornice esterna con sportello ad
▪ incastro e chiusura;
▪ confezione di minuteria per fissaggio staffe
▪ collettori

Profondità regolabile da 80 a 130 mm.
Utilizzabile in abbinamento ai collettori polimerici P HKV-D
e alle staffe di sostegno da 70 mm (Art. 12093271001)

Articolo Descrizione Dimensioni (L x A x P) Peso Fornitura Prezzo
mm mm kg/pz pz €/pz

13143931001 UP-I 5 - 80 500 x 750 x 80-130 8,00 1 216,00
13143941001 UP-I 6 - 80 600 x 750 x 80-130 9,00 1 220,00
13143951001 UP-I 7 - 80 700 x 750 x 80-130 11,00 1 232,00
13143961001 UP-I 8,5 - 80 850 x 750 x 80-130 12,00 1 284,00
