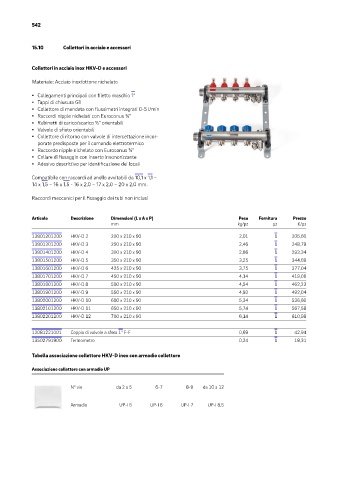

Page 56 - REHAU - LISTINO SISTEMI PER LA CLIMATIZZAZIONE 2025

542

15.10 Collettori in acciaio e accessori

Collettori in acciaio inox HKV-D e accessori

Materiale: Acciaio inox/ottone nichelato

▪ Collegamenti principali con filetto maschio 1“
▪ Tappi di chiusura G1
▪ Collettore di mandata con flussimetri integrati 0-5 l/min
▪ Raccordi nipple nichelati con Euroconus ¾”
▪ Rubinetti di carico/scarico ½” orientabili
▪ Valvole di sfiato orientabili
▪ Collettore di ritorno con valvole di intercettazione incor-
porate predisposte per il comando elettrotermico
▪ Raccordo nipple nichelato con Euroconus ¾”
▪ Collare di fissaggio con inserto insonorizzante
▪ Adesivo descrittivo per identificazione dei locali

Compatibile con raccordi ad anello avvitabili da 10,1 x 1,1 –
14 x 1,5 – 16 x 1,5 - 16 x 2,0 – 17 x 2,0 – 20 x 2,0 mm.

Raccordi meccanici per il fissaggio dei tubi non inclusi

Articolo Descrizione Dimensioni (L x A x P) Peso Fornitura Prezzo
mm kg/pz pz €/pz

13801201200 HKV-D 2 200 x 210 x 90 2,01 1 205,60
13801301200 HKV-D 3 250 x 210 x 90 2,46 1 248,79
13801401200 HKV-D 4 300 x 210 x 90 2,86 1 293,34
13801501200 HKV-D 5 350 x 210 x 90 3,25 1 344,69
13801601200 HKV-D 6 425 x 210 x 90 3,75 1 377,04
13801701200 HKV-D 7 450 x 210 x 90 4,14 1 419,06
13801801200 HKV-D 8 500 x 210 x 90 4,54 1 462,23
13801901200 HKV-D 9 550 x 210 x 90 4,93 1 492,04
13802001200 HKV-D 10 600 x 210 x 90 5,34 1 536,60
13802101200 HKV-D 11 650 x 210 x 90 5,74 1 567,58
13802201200 HKV-D 12 700 x 210 x 90 6,14 1 610,98

12081221001 Coppia di valvole a sfera 1” F-F 0,69 1 42,94
13502791900 Termometro 0,24 1 18,31

Tabella associazione collettore HKV-D inox con armadio collettore

Associazione collettore con armadio UP

N° vie da 2 a 5 6-7 8-9 da 10 a 12

Armadio UP-I 5 UP-I 6 UP-I 7 UP-I 8,5
