Page 102 - SAMSUNG - DVM S

02

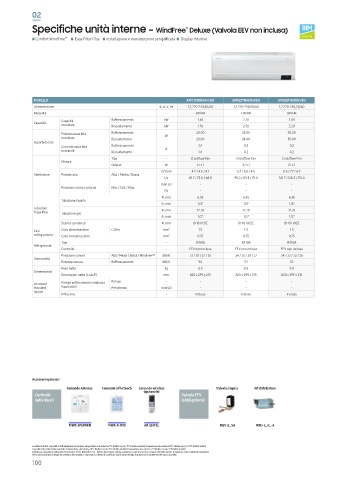

Specifiche unità interne - WindFree Deluxe (Valvola EEV non inclusa)
™
™
Comfort WindFree Easy Filter Plus Installazione e manutenzione semplificata Display Intuitivo

MODELLO AM015TNADKH/EU AM022TNADKH/EU AM028TNADKH/EU AM036TNADKH/EU AM045TNADKH/EU AM056TNADKH/EU AM071TNADKH/EU AM082TNADKH/EU
Alimentazione , , , z 1,2,220-240,50/60 1,2,220-240,50/60 1,2,220-240,50/60 1,2,220-240,50/60 1,2,220-240,50/60 1,2,220-240,50/60 1,2,220-240,50/60 1,2,220-240,50/60
Modalità - HP/HR HP/HR HP/HR HP/HR HP/HR HP/HR HP/HR HP/HR
3.6
Capacità Capacità Raffrescamento kW 1.50 2.20 2.80 4.00 4.50 5.60 6.80 8.20
nominale
8.50
1.70
Riscaldamento
kW
7.00
5.00
6.30
2.50
3.20
Potenza assorbita Raffrescamento W 20.00 24.00 30.00 37.00 40.00 52.00 60.00 65.00
nominale Riscaldamento 20.00 24.00 30.00 37.00 40.00 52.00 60.00 65.00
Assorbimento
Corrente assorbita Raffrescamento 0.1 0.2 0.2 0.3 0.3 0.4 0.4 0.4
nominale Riscaldamento A 0.1 0.2 0.2 0.3 0.3 0.4 0.4 0.4
Tipo - ross o an ross o an ross o an ross o an ross o an ross o an ross o an ross o an
Motore
Output W 27 x 1 27 x 1 27 x 1 27 x 1 27 x 1 27 x 1 27 x 1 27 x 1
3
m /min 4.9 / 4.5 / 4.1 5.7 / 5.0 / 4.5 8.5 / 7.7 / 6.9 10.3 / 9.1 / 8.3 12.5 / 11.4 / 10.5 15.7 / 13.8 / 12.0 16.8 / 15.0 / 13.2 17.5 / 15.6 / 13.8
Ventilatore Portata aria Alta / Media / Bassa
l/s 81.7 / 75.0 / 68.3 95.0 / 83.3 / 75.0 141.7 / 128.3 / 115.0 171.7 / 151.7 / 138.3 208.3 / 190.0 / 175.0 261.7 / 230.0 / 200.0 280.0 / 250.0 / 220.0 291.7 / 260.0 / 230.0
mmH 2 O - - - - - - - -
Pressione statica esterna Min. / Std. / Max.
Pa - - - - - - - -
, mm 6.35 6.35 6.35 6.35 6.35 6.35 9.52 9.52
Tubazione liquido
, inch 1/4" 1/4" 1/4" 1/4" 1/4" 1/4" 3/8" 3/8"
Tubazioni
frigorifere Tubazione gas , mm 12.70 12.70 12.70 12.70 12.70 12.70 15.88 15.88
, inch 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 5/8" 5/8"
Scarico condensa , mm ID 18 HOSE ID 18 HOSE ID 18 HOSE ID 18 HOSE ID 18 HOSE ID 18 HOSE ID 18 HOSE ID 18 HOSE
Cavi Cavo alimentazione < 20m mm 2 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
collegamento Cavo comunicazione mm 2 0.75 0.75 0.75 0.75 0.75 0.75 0.75 0.75
Tipo - R410A R410A R410A R410A R410A R410A R410A R410A
Refrigerante
Controllo - EEV non inclusa EEV non inclusa EEV non inclusa EEV non inclusa EEV non inclusa EEV non inclusa EEV non inclusa EEV non inclusa
Pressione sonora Alta / Media / Bassa / WindFree™ dB(A) 31 / 30 / 27 / 26 34 / 32 / 30 / 27 34 / 33 / 32 / 26 40 / 36 / 34 / 26 37 / 34 / 33 / 29 40 / 37 / 34 / 29 43 / 40 / 37 / 29 46 / 45 / 43 / 30
Rumorosità
Potenza sonora Raffrescamento dB(A) 50 51 52 56 55 58 62 64
Peso netto kg 8.5 8.5 9.0 9.0 11.5 11.5 11.5 12.5
Dimensionali
Dimensioni nette (LxAxP) mm 820 x 299 x 215 820 x 299 x 215 820 x 299 x 215 820 x 299 x 215 1055 x 299 x 215 1055 x 299 x 215 1055 x 299 x 215 1055 x 299 x 215
Accessori Pompa sollevamento condensa Pompa - - - - - - -
standard (opzionale) Prevalenza mmH 2 O - - - - - - - -
inclusi
Filtro aria - incluso incluso incluso incluso incluso incluso incluso incluso

Accessori opzionali
Comando Advance Comando a filo touch Comando wireless Valvola singola Kit distributore
(opzionale)
Controlli Valvola EEV
individuali (obbligatoria)

MWR-WG00KN MWR-SH11N AR-EH03E MEV-E..SA MXD-E..K...A

ondizioni di test apacit di raffreddamento nominale temperatura aria interna bulbo secco 19 bulbo umido temperatura aria esterna bulbo secco bulbo umido
apacit di riscaldamento nominale temperatura aria interna 0 bulbo secco 1 bulbo umido temperatura aria esterna bulbo secco bulbo umido
Lunghezza equivalente tubazione refrigerante: 7.5 m; Dislivello: 0 m - Valore di pressione sonora acquisito in camera anecoica. Il valore potrebbe variare in funzione delle condizioni installative.
er la nostra politica di miglioria continua dei prodotti, ci riserviamo il diritto di modificare senza alcun obbligo di preavviso le caratteristiche sopra riportate.
100
