02

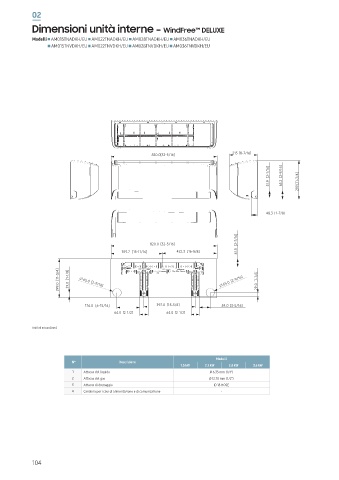

Dimensioni unità interne - WindFree™ DELUXE
Modelli AM015TNADKH/EU AM022TNADKH/EU AM028TNADKH/EU AM036TNADKH/EU
AM015TNVDKH/EU AM022TNVDKH/EU AM028TNVDKH/EU AM036TNVDKH/EU

820.0[32-5/16] 215[8-7/16]

[2-1/16] [2-9/16]

51.9 65.2 299 [11-3/4]

48.3 [1-7/8]

61.5[2-7/16]
820.0[32-5/16]
397.7 [15-11/16] 422.3 [16-5/8]

[11-3/4] [1-1/8] 65.0 65.0 [2-9/16] [1-1/8]

299.0 29.0 [2-9/16] 29.0

176.0 [6-15/16] 397.0 [15-5/8] 84.0 [3-5/16]
64.0 [2-1/2] 64.0[2-1/2]

Unità di misura [mm]

Modelli
N° Descrizione
1.5 kW 2.2 kW 2.8 kW 3.6 kW
1 Attacco del liquido Ø 6.35 mm (1/4")
2 Attacco del gas Ø 12.70 mm (1/2")
3 Attacco di drenaggio ID 18 HOSE
4 Canalina per i cavi di alimentazione e di comunicazione -

104
