02

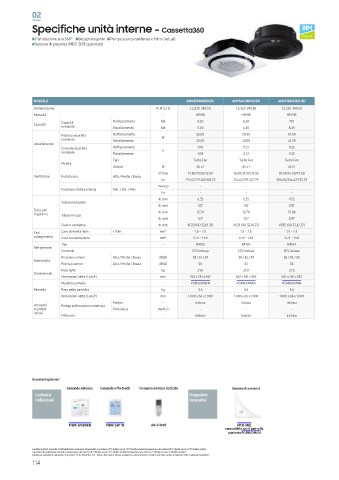

Specifiche unità interne - Cassetta360
istribuzione aria 0 Design elegante ompa scarico condensa e filtro inclusi
Sensore di presenza (MDS-SME opzionale)

MODELLO AM045KN4DEH/EU AM056KN4DEH/EU AM071KN4DEH/EU AM090KN4DEH/EU AM112KN4DEH/EU AM128KN4DEH/EU AM140KN4DEH/EU
Alimentazione , , , z 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50 1,2,220-240,50
Modalità - HP/HR HP/HR HP/HR HP/HR HP/HR HP/HR HP/HR
Capacità Capacità Raffrescamento kW 4.50 5.60 7.10 9.00 11.20 12.80 14.00
nominale Riscaldamento kW 5.00 6.30 8.00 10.00 12.50 13.80 16.00
Potenza assorbita Raffrescamento W 26.00 30.00 34.00 55.00 53.00 77.00 91.00
nominale Riscaldamento 26.00 30.00 34.00 55.00 53.00 77.00 91.00
Assorbimento
Corrente assorbita Raffrescamento 0.18 0.21 0.25 0.42 0.41 0.62 0.75
nominale Riscaldamento A 0.18 0.21 0.25 0.42 0.41 0.62 0.75
Tipo - Turbo Fan Turbo Fan Turbo Fan Turbo Fan Turbo Fan Turbo Fan Turbo Fan
Motore
Output W 65 x 1 65 x 1 65 x 1 65 x 1 97 x 1 97 x 1 97 x 1
3
m /min 14.50/13.50/12.50 16.00/14.50/13.50 18.00/16.00/14.00 22.00/18.50/16.00 25.50/21.00/17.50 29.50/24.00/19.00 31.50/26.50/21.00
Ventilatore Portata aria Alta / Media / Bassa
l/s 241.67/225.00/208.33 266.67/241.67/225 300.00/266.67/233.33 366.67/308.33/266.67 425.00/350.00/291.67 491.67/400.00/316.67 525.00/441.67/350.00
mmH 2 O - - - - - - -
Pressione statica esterna Min. / Std. / Max.
Pa - - - - - - -
, mm 6.35 6.35 9.52 9.52 9.52 9.52 9.52
Tubazione liquido
, inch 1/4" 1/4" 3/8" 3/8" 3/8" 3/8" 3/8"
Tubazioni
frigorifere Tubazione gas , mm 12.70 12.70 15.88 15.88 15.88 15.88 15.88
, inch 1/2" 1/2" 5/8" 5/8" 5/8" 5/8" 5/8"
Scarico condensa , mm VP25 (OD 32,ID 25) VP25 (OD 32,ID 25) VP25 (OD 32,ID 25) VP25 (OD 32,ID 25) VP25 (OD 32,ID 25) VP25 (OD 32,ID 25) VP25 (OD 32,ID 25)
Cavi Cavo alimentazione < 20m mm 2 1.5 ~ 2.5 1.5 ~ 2.5 1.5 ~ 2.5 1.5 ~ 2.5 1.5 ~ 2.5 1.5 ~ 2.5 1.5 ~ 2.5
collegamento Cavo comunicazione mm 2 0.75 ~ 1.50 0.75 ~ 1.50 0.75 ~ 1.50 0.75 ~ 1.50 0.75 ~ 1.50 0.75 ~ 1.50 0.75 ~ 1.50
Tipo - R410A R410A R410A R410A R410A R410A R410A
Refrigerante
Controllo - EEV inclusa EEV inclusa EEV inclusa EEV inclusa EEV inclusa EEV inclusa EEV inclusa
Pressione sonora Alta / Media / Bassa dB(A) 33 / 31 / 29 34 / 32 / 29 36 / 33 / 30 40 / 36 / 32 40 / 36 / 32 42 / 38 / 33 44 /40 / 35
Rumorosità
Potenza sonora Alta / Media / Bassa dB(A) 50 51 53 57 58 60 61
Peso netto kg 21.0 21.0 21.0 21.0 24.0 24.0 24.0
Dimensionali
Dimensioni nette (LxAxP) mm 947 x 281 x 947 947 x 281 x 947 947 x 281 x 947 947 x 281 x 947 947 x 365 x 947 947 x 365 x 947 947 x 365 x 947
Modello pannello - PC4NUDMAN PC4NUDMAN PC4NUDMAN PC4NUDMAN PC4NUDMAN PC4NUDMAN PC4NUDMAN
Pannello Peso netto pannello kg 3.6 3.6 3.6 3.6 3.6 3.6 3.6
Dimensioni nette (LxAxP) mm 1.000 x 66 x 1.000 1.000 x 66 x 1.000 1.000 x 66 x 1.000 1.000 x 66 x 1.000 1.000 x 66 x 1.000 1.000 x 66 x 1.000 1.000 x 66 x 1.000
Pompa - inclusa inclusa inclusa inclusa inclusa inclusa inclusa
Accessori Pompa sollevamento condensa
standard Prevalenza mmH 2 O - - - - - - -
inclusi
Filtro aria - incluso incluso incluso incluso incluso incluso incluso

Accessori opzionali
Comando Advance Comando a filo touch Comando wireless dedicato Sensore di presenza
Controlli Dispositivi
individuali innovativi

MWR-WG00KN MWR-SH11N AR-KH00E MCR-SME
compatibile con il pannello
quadrato PC4NUDMAN

ondizioni di test apacit di raffreddamento nominale temperatura aria interna bulbo secco 19 bulbo umido temperatura aria esterna bulbo secco bulbo umido
apacit di riscaldamento nominale temperatura aria interna 0 bulbo secco 1 bulbo umido temperatura aria esterna bulbo secco bulbo umido
Lunghezza equivalente tubazione refrigerante: 7.5 m; Dislivello: 0 m - Valore di pressione sonora acquisito in camera anecoica. Il valore potrebbe variare in funzione delle condizioni installative.
