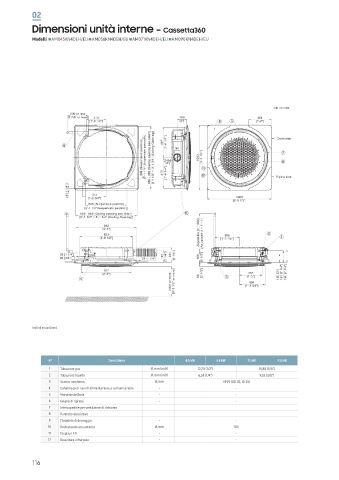

Dimensioni unità interne - Cassetta360
Modelli AM045KN4DEH/EU AM056KN4DEH/EU AM071KN4DEH/EU AM090KN4DEH/EU
Unità di misura [mm]
N° Descrizione 4.5 kW 5.6 kW 7.1 kW 9.0 kW
1 Tubazione gas Ø, mm (inch) 12,70 (1/2") 15,88 (5/8")
2 Tubazione liquido Ø, mm (inch) 6,35 (1/4") 9,52 (3/8")
3 Scarico condensa Ø, mm VP25 (OD 32, ID 25)
4 Canalina per i cavi di alimentazione e comunicazione - -
5 Mandata dell’aria - -
6 Griglia di ripresa - -
7 Intercapedine per ventilatore di richiamo - -
8 Pannello decorativo - -
9 Flessibile di drenaggio - -
10 Pretranciato aria esterna Ø, mm 100
11 Display LED - -
12 Ricevitore infrarosso - -
