01

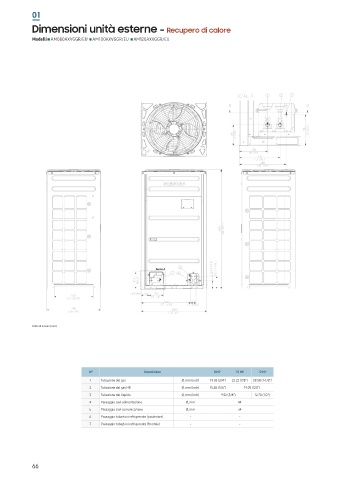

Dimensioni unità esterne - Recupero di calore
Modelli AM080AXVGGR/EU AM100AXVGGR/EU AM120AXVGGR/EU

Unità di misura [mm]

N° Descrizione 8 HP 10 HP 12 HP
1 Tubazione del gas Ø, mm (inch) 19.05 (3/4") 22.22 (7/8") 28.58 (1-1/8")
2 Tubazione del gas HR Ø, mm (inch) 15.88 (5/8") 19.05 (3/4")
3 Tubazione del liquido Ø, mm (inch) 9.52 (3/8") 12.70 (1/2")
4 Passaggio cavi alimentazione Ø, mm 44
5 Passaggio cavi comunicazione Ø, mm 34
6 Passaggio tubazioni refrigerante (posteriore) - -
7 Passaggio tubazioni refrigerante (frontale) - -

66
