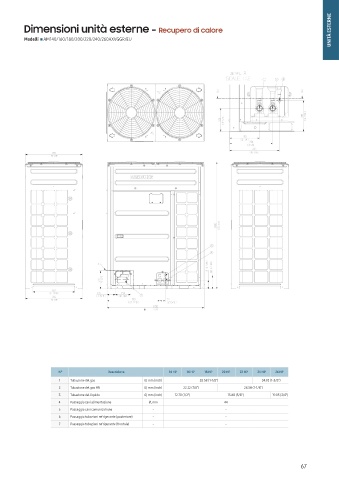

Dimensioni unità esterne - Recupero di calore
Modelli AM140/160/180/200/220/240/260AXVGGR/EU
N° Descrizione 14 HP 16 HP 18 HP 20 HP 22 HP 24 HP 26 HP
1 Tubazione del gas Ø, mm (inch) 28.58 (1-1/8") 34.92 (1-3/8")
2 Tubazione del gas HR Ø, mm (inch) 22.22 (7/8") 28.58 (1-1/8")
3 Tubazione del liquido Ø, mm (inch) 12.70 (1/2") 15.88 (5/8") 19.05 (3/4")
4 Passaggio cavi alimentazione Ø, mm 44
5 Passaggio cavi comunicazione - -
6 Passaggio tubazioni refrigerante (posteriore) - -
7 Passaggio tubazioni refrigerante (frontale) - -
