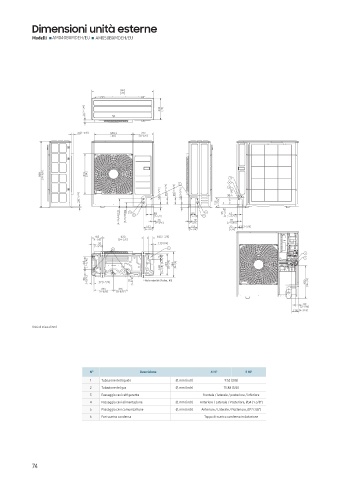

Dimensioni unità esterne
AM040BXMDEH/EU
AM050BXMDEH/EU
Modelli
Units : mm [inches]
Unità di misura [mm]
Uʪϑʀθ̈Χϩ̈ͱ͝
ĘĮ Ęɇ͔ʪ
ߥࢥ ߦ ²ť
ߢ Refrigerant liquidpipe Descrizione 4 HP Φ9.52 (Φ3/8)
N°
5 HP
Φ15.88
1 pipe
ߣ Refrigerant gas Tubazione del liquido Ø, mm (inch) 9.52 (3/8) (Φ5/8)
2 Tubazione del gas Ø, mm (inch) 15.88 (5/8)
ߤ Knockout hole for pipe intake Front / Side / Rear/ Bottom
3 Passaggio cavi refrigerante frontale / laterale / posteriore / inferiore
Front / Side / Rear Φ34 (Φ1-3/8)
ߥ Powerwiring 4 conduits Ø, mm (inch) Anteriore / Laterale / Posteriore, Ø34 (1-3/8")
Passaggio cavi alimentazione
5 Passaggio cavi comunicazione Ø, mm (inch) Anteriore / Laterale / Posteriore, Ø22 (7/8")
ߦ Communicationwiring conduits Front / Side / Rear Φ22 (Φ7/8)
6 Fori scarico condensa Tappo di scarico condensa in dotazione
ߧ Drainholes Connect with the provided drain plug.
