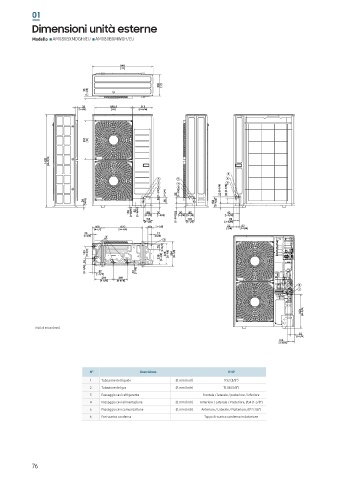

Dimensioni unità esterne

Modello AM080BXMDGH/EU AM080BXMWGH/EU
Units : mm [inches]

Unità di misura [mm]

ĘĮ Ęɇ͔ʪ Uʪϑʀθ̈Χϩ̈ͱ͝
N° Descrizione 8 HP
ߢ Refrigerant gas pipe Φ19.05 (Φ3/4)
1 Tubazione del liquido Ø, mm (inch) 9.52 (3/8")
Φ9.52
ߣ Refrigerant liquidpipe Ø, mm (inch) 15.88 (5/8") (Φ3/8)
2
Tubazione del gas
3 Passaggio cavi refrigerante frontale / laterale / posteriore / inferiore
ߤ Knockout hole for pipe intake Front / Side / Rear/ Bottom
4 Passaggio cavi alimentazione Ø, mm (inch) Anteriore / Laterale / Posteriore, Ø34 (1-3/8")
ߥ Powerwiring 5 conduits Ø, mm (inch) Anteriore / Laterale / Posteriore, Ø22 (7/8") (Φ1-3/8)
Front / Side / Rear Φ34
Passaggio cavi comunicazione
6 Fori scarico condensa Tappo di scarico condensa in dotazione
ߦ Communicationwiring conduits Front / Side / Rear Φ22 (Φ7/8)
ߧ Drainholes Connect with the provided drain plug.
