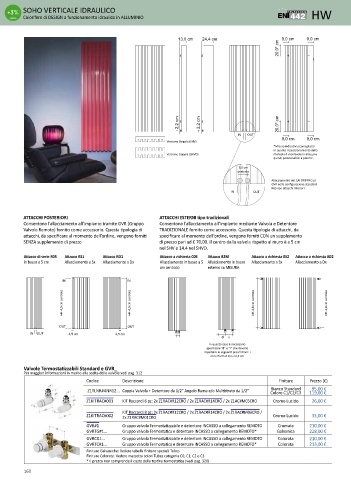

Page 160 - TUBES - LISTINO 2023

SOHO VERTICALE IDRAULICO
Calorifero di DESIGN a funzionamento idraulico in ALLUMINIO HW

13,0 cm 24,4 cm 9,0 cm 9,0 cm
20,0* cm

IN OUT
9,0 cm

2,2 cm 2,2 cm 20,0* cm

IN OUT
9,0 cm 9,0 cm
Versione Singola (SHV)
*Misura indicativa (consigliata)
in quanto il posizionamento della
Versione Doppia (SHVD) mensola è scorrevole in altezza e
quindi posizionabile a piacere.
5,0 cm
centrato
Allacciamento del CALORIFERO al
GVR nella configurazione standard
R05 con attacchi inferiori
IN OUT

ATTACCHI POSTERIORI ATTACCHI ESTERNI tipo tradizionali
Consentono l’allacciamento all’impianto tramite GVR (Gruppo Consentono l’allacciamento all’impianto mediante Valvola e Detentore
Valvole Remoto) fornito come accessorio. Questa tipologia di TRADIZIONALE fornito come accessorio. Questa tipologia di attacchi, da
attacchi, da specificare al momento dell’ordine, vengono forniti specificare al momento dell’ordine, vengono forniti CON un supplemento
SENZA supplemento di prezzo di prezzo pari ad € 70,00. Il centro della valvola rispetto al muro è a 5 cm
nel SHV e 14,4 nel SHVD.
Attacco di serie R05 Attacco RS1 Attacco RD1 Attacco a richiesta C05 Attacco B2M Attacco a richiesta 0S2 Attacco a richiesta 0D2
in basso a 5 cm Allacciamento a Sx Allacciamento a Dx Allacciamento in basso a 5 Allacciamento in basso Allacciamento a Sx Allacciamento a Dx
cm centrato esterno su MISURA

IN IN
I=H-4,0 cm centrato I=H-4,0 cm centrato I=H-4,4 cm centrato I=H-4,4 cm centrato

OUT OUT
IN OUT 4,5 cm 4,5 cm
d i
in questo caso è necessario
specificare “d” e “i” che devono
rispettare le seguenti prescrizioni: i
min.=5 cm d min.=2,5 cm
Valvole Termostatizzabili Standard e GVR_
Per maggiori informazioni in merito alla scelta delle valvole vedi pag. 312
Codice Descrizione Finiture Prezzo (€)
95,00 €
Bianco Standard
Z1TLNR#ANR12... Coppia Valvola + Detentore da 1/2” Angolo Rame e/o Multistrato da 1/2” Colore C1/C2/C3 119,00 €
Z1KITRAC#001 KIT Raccordi 6 pz: 2x Z1RAC#R12CRO / 2x Z1RAC#R14CRO / 2x Z1AC#M03CRO Cromo Lucido 26,00 €

KIT Raccordi 8 pz: 2x Z1RAC#R12CRO / 2x Z1RAC#R14CRO / 2x Z1RAC#M03CRO /
Z1KITRAC#002 2x Z1RAC#M01CRO Cromo Lucido 33,00 €
GVR#1 Gruppo valvola Termostatizzabile e detentore INCASSO a collegamento REMOTO Cromata 210,00 €
GVRTG#1… Gruppo valvola Termostatica e detentore INCASSO a collegamento REMOTO* Galvanica 228,00 €
GVRC#1... Gruppo valvola Termostatizzabile e detentore INCASSO a collegamento REMOTO Colorata 210,00 €
GVRTC#1... Gruppo valvola Termostatica e detentore INCASSO a collegamento REMOTO* Colorata 213,00 €
Finiture Galvaniche: Vedere tabella finiture speciali Tubes
Finiture Colorate: Vedere mazzetta colori Tubes categoria C0, C1, C2 e C3
* Il prezzo non comprende il costo della testina termostatica (vedi pag. 320)
160
