Page 164 - TUBES - LISTINO 2023

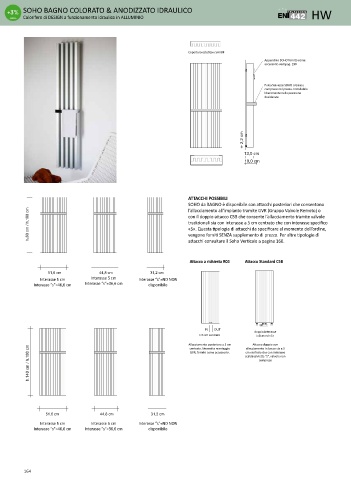

SOHO BAGNO COLORATO & ANODIZZATO IDRAULICO
Calorifero di DESIGN a funzionamento idraulico in ALLUMINIO HW

Copertura estetica x SHVB#
Appendino SOHO fornito come
accessorio vedi pag. 190

Porta Salviette SOHO cromato
compreso nel prezzo. Installabile
liberamente nella posizione
desiderata

2,2 cm

13,0 cm
19,0 cm

ATTACCHI POSSIBILI
SOHO da BAGNO è disponibile con attacchi posteriori che consentono
h.80 cm / h.100 cm con il doppio attacco C5B che consente l’allacciamento tramite valvole
l’allacciamento all’impianto tramite GVR (Gruppo Valvole Remoto) o
tradizionali sia con interasse a 5 cm centrato che con interasse specifico
«S». Questa tipologia di attacchi da specificare al momento dell’ordine,
vengono forniti SENZA supplemento di prezzo. Per altre tipologie di
attacchi consultare il Soho Verticale a pagina 160.

Attacco a richiesta R05 Attacco Standard C5B

51,6 cm 44,8 cm 31,2 cm
Interasse 5 cm Interasse 5 cm Interasse “s”=ND NON
Interasse “s”=46,6 cm Interasse “s”=36,6 cm disponibile

IN OUT doppio interasse
I=5 cm centrato i=5cm ed «S»
Attacco doppio con
Allacciamento posteriore a 5 cm cm centrato che con interasse
h.140 cm / h.180 cm scaldasalviette “s”, valvole non
centrato. Necessita montaggio
allacciamento in basso sia a 5
GVR, fornito come accessorio.
comprese

51,6 cm 44,8 cm 31,2 cm
Interasse 5 cm Interasse 5 cm Interasse “s”=ND NON
Interasse “s”=46,6 cm Interasse “s”=36,6 cm disponibile

164
