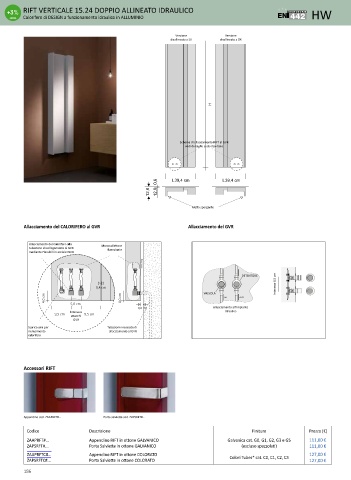

Page 186 - TUBES - LISTINO 2023

RIFT VERTICALE 15.24 DOPPIO ALLINEATO IDRAULICO
Calorifero di DESIGN a funzionamento idraulico in ALLUMINIO HW

Versione Versione
disallineata a SX disallineata a DX

Schema di allacciamento RIFT al GVR
vedi dettaglio sotto riportato

0,6 L 39,4 cm L 39,4 cm
12,6 12,0

Aletta sporgente

Allacciamento del CALORIFERO al GVR Allacciamento del GVR

Allacciamento del Calorifero alla Monocollettore
tubazione di collegamento al GVR Basculante
mediante Flessibili in acciaio INOX

Interasse 8,5 cm
DETENTORE

VALVOLA
IN OUT
Allacciamento all’impianto
Interasse Idraulico
attacchi
GVR
Scarico aria per Tubazione incassate di
riempimento allacciamento al GVR
calorifero

Accessori RIFT

Appendino cod. ZAAPRFT#... Porta salviette cod. ZAPSRFT#...

Codice Descrizione Finiture Prezzo (€)
ZAAPRFT#... Appendino RIFT in ottone GALVANICO Galvanica cat. G0, G1, G2, G3 e G5 111,00 €
ZAPSRFT#... Porta Salviette in ottone GALVANICO (escluso spazzolati) 111,00 €
ZAAPRFTC#... Appendino RIFT in ottone COLORATO Colori Tubes* cat. C0, C1, C2, C3 127,00 €
ZAPSRFTC#... Porta Salviette in ottone COLORATO 127,00 €

186
