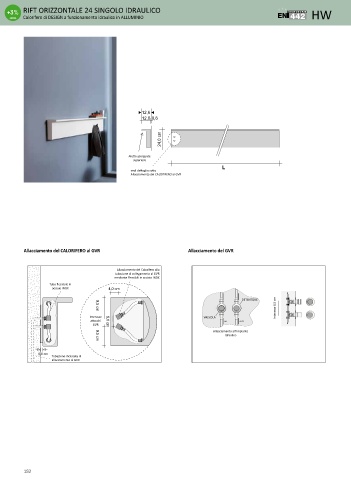

RIFT ORIZZONTALE 24 SINGOLO IDRAULICO
Calorifero di DESIGN a funzionamento idraulico in ALLUMINIO HW

12,6
12,0 0,6

24,0 cm

Aletta sporgente
superiore
L
vedi dettaglio sotto
Allacciamento del CALORIFERO al GVR

Allacciamento del CALORIFERO al GVR Allacciamento del GVR

Allacciamento del Calorifero alla
tubazione di collegamento al GVR
mediante Flessibili in acciaio INOX
Tubo flessibile in
acciaio INOX

DETENTORE
Interasse 8,5 cm
Interasse VALVOLA
attacchi IN OUT
GVR
Allacciamento all’impianto
Idraulico

Tubazione incassate di
allacciamento al GVR
