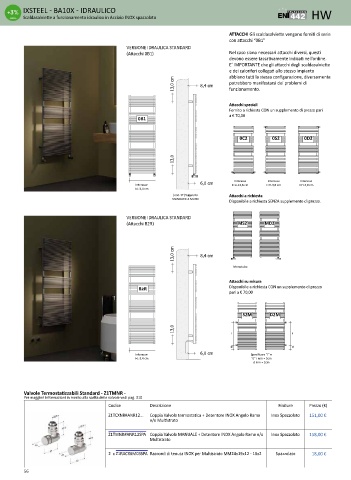

Page 56 - TUBES - LISTINO 2023

IXSTEEL - BA10X - IDRAULICO
Scaldasalviette a funzionamento idraulico in Acciaio INOX spazzolato HW

ATTACCHI Gli scaldasalviette vengono forniti di serie
con attacchi “0B1”
VERSIONE IDRAULICA STANDARD
(Attacchi 0B1) Nel caso siano necessari attacchi diversi, questi
devono essere tassativamente indicati nell’ordine.
E’ IMPORTANTE che gli attacchi degli scaldasalviette
e dei caloriferi collegati allo stesso impianto
abbiano tutti la stessa configurazione, diversamente
13,0 cm 8,4 cm potrebbero manifestarsi dei problemi di
funzionamento.

Attacchi speciali
Fornito a richiesta CON un supplemento di prezzo pari
a € 70,00
0B1

0C2 0S2 0D2

13,0

6,0 cm Interasse Interasse Interasse
Interasse I=L+13,8 cm I=H-3,8 cm I=H-3,8 cm
I=L-3,4 cm
(cod. ST) Supporto Attacchi a richiesta
STANDARD A MURO
Disponibile a richiesta SENZA supplemento di prezzo.

VERSIONE IDRAULICA STANDARD
(Attacchi B2R) MS2 MD2

13,0 cm 8,4 cm

Monotubo

Attacchi su misura
B2R Disponibile a richiesta CON un supplemento di prezzo
pari a € 70,00

S2M D2M

13,0 i i

d d
Interasse 6,0 cm Specificare “i” e
I=L-3,4 cm “d” i min = 5cm
d min = 2cm

Valvole Termostatizzabili Standard - Z1TMNR -
Per maggiori informazioni in merito alla scelta delle valvole vedi pag. 310
Codice Descrizione Finiture Prezzo (€)
Z1TCXNR#ANR12... Coppia Valvola termostatica + Detentore INOX Angolo Rame Inox Spazzolato 151,00 €
e/o Multistrato

Z1TMNR#ANR12SPA Coppia Valvola MANUALE + Detentore INOX Angolo Rame e/o Inox Spazzolato 158,00 €
Multistrato

2 x Z1RACX#M03SPA Raccordi di tenuta INOX per Multistrato MM24x19x12 - 16x2 Spazzolato 18,00 €

56
