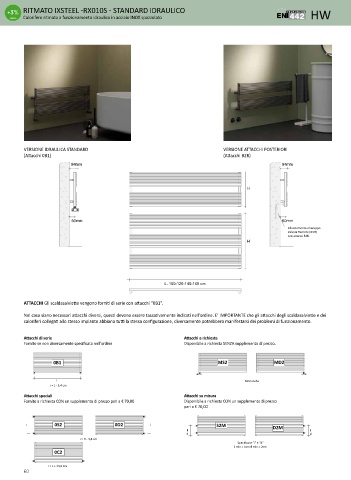

Page 60 - TUBES - LISTINO 2023

RITMATO IXSTEEL -RX010S - STANDARD IDRAULICO
Calorifero ritmato a funzionamento idraulico in acciaio INOX spazzolato HW

VERSIONE IDRAULICA STANDARD VERSIONE ATTACCHI POSTERIORI
(Attacchi 0B1) (Attacchi B2R)
84mm H 84mm

60mm 60mm
Allacciamento al Gruppo
Valvole Remoto (GVR)
con attacco B2R
H

L. 100-120-140-160 cm

ATTACCHI Gli scaldasalviette vengono forniti di serie con attacchi “0B1”.

Nel caso siano necessari attacchi diversi, questi devono essere tassativamente indicati nell’ordine. E’ IMPORTANTE che gli attacchi degli scaldasalviette e dei
caloriferi collegati allo stesso impianto abbiano tutti la stessa configurazione, diversamente potrebbero manifestarsi dei problemi di funzionamento.

Attacchi di serie Attacchi a richiesta
Fornito se non diversamente specificato nell’ordine Disponibile a richiesta SENZA supplemento di prezzo.

0B1 MS2 MD2

i Monotubo
i = L - 3,4 cm

Attacchi speciali Attacchi su misura
Fornito a richiesta CON un supplemento di prezzo pari a € 70,00 Disponibile a richiesta CON un supplemento di prezzo
pari a € 70,00

i 0S2 0D2 i S2M D2M
i i
d d
i = H - 3,8 cm
Specificare “i” e “d”
i min = 5cm d min = 2cm
0C2

i = L + 13,8 cm
60
