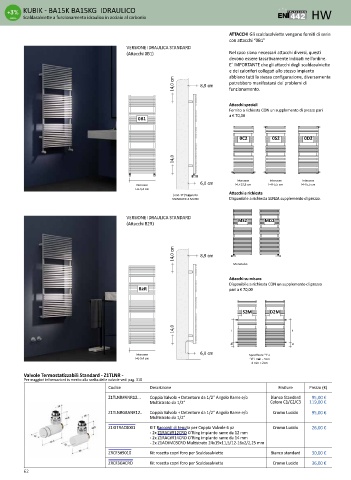

Page 62 - TUBES - LISTINO 2023

KUBIK - BA15K BA15KG IDRAULICO
Scaldasalviette a funzionamento idraulico in acciaio al carbonio HW

ATTACCHI Gli scaldasalviette vengono forniti di serie
con attacchi “0B1”
VERSIONE IDRAULICA STANDARD
(Attacchi 0B1) Nel caso siano necessari attacchi diversi, questi
devono essere tassativamente indicati nell’ordine.
E’ IMPORTANTE che gli attacchi degli scaldasalviette
e dei caloriferi collegati allo stesso impianto
abbiano tutti la stessa configurazione, diversamente
14,0 cm 8,9 cm potrebbero manifestarsi dei problemi di
funzionamento.

Attacchi speciali
Fornito a richiesta CON un supplemento di prezzo pari
a € 70,00
0B1

0C2 0S2 0D2

14,0

Interasse Interasse Interasse
6,0 cm
Interasse I=L+13,8 cm I=H-5,5 cm I=H-5,5 cm
I=L-3,4 cm
(cod. ST) Supporto Attacchi a richiesta
STANDARD A MURO Disponibile a richiesta SENZA supplemento di prezzo.

VERSIONE IDRAULICA STANDARD MS2 MD2
(Attacchi B2R)

14,0 cm 8,9 cm

Monotubo

Attacchi su misura
Disponibile a richiesta CON un supplemento di prezzo
B2R pari a € 70,00

S2M D2M

14,0 i i

d d
Interasse 6,0 cm Specificare “i” e
I=L-3,4 cm “d” i min = 5cm
d min = 2cm

Valvole Termostatizzabili Standard - Z1TLNR -
Per maggiori informazioni in merito alla scelta delle valvole vedi pag. 310
Codice Descrizione Finiture Prezzo (€)
Z1TLNR#ANR12... Coppia Valvola + Detentore da 1/2” Angolo Rame e/o Bianco Standard 95,00 €
Multistrato da 1/2” Colore C1/C2/C3 119,00 €

Z1TLNRG#ANR12.. Coppia Valvola + Detentore da 1/2” Angolo Rame e/o Cromo Lucido 95,00 €
Multistrato da 1/2”
Z1KITRAC#001 KIT Raccordi di tenuta per Coppia Valvole 6 pz Cromo Lucido 26,00 €
- 2x Z1RAC#R12CRO O’Ring impianto rame da 12 mm
- 2x Z1RAC#R14CRO O’Ring impianto rame da 14 mm
- 2x Z1AC#M03CRO Multistrato 24x19x11,5/12-16x2/2,25 mm

ZRCF3#9010 Kit rosetta copri foro per Scaldasalviette Bianco standard 30,00 €
ZRCF3G#CRO Kit rosetta copri foro per Scaldasalviette Cromo Lucido 36,00 €
62
