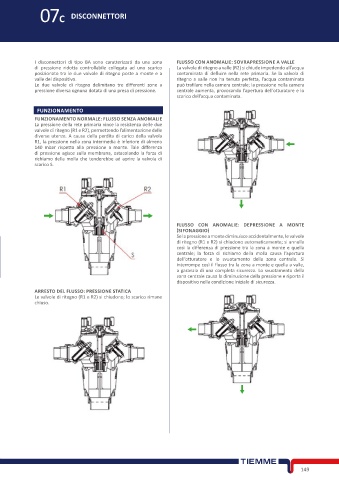

07C DISCONNETTORI

I disconnettori di tipo BA sono caratterizzati da una zona FLUSSO CON ANOMALIE: SOVRAPRESSIONE A VALLE
di pressione ridotta controllabile collegata ad uno scarico La valvola di ritegno a valle (R2) si chiude impedendo all’acqua
posizionato tra le due valvole di ritegno poste a monte e a contaminata di defluire nella rete primaria. Se la valvola di
valle del dispositivo. ritegno a valle non ha tenuta perfetta, l’acqua contaminata
Le due valvole di ritegno delimitano tre differenti zone a può trafilare nella camera centrale; la pressione nella camera
pressione diversa ognuna dotata di una presa di pressione. centrale aumenta, provocando l’apertura dell’otturatore e lo
scarico dell’acqua contaminata.

FUNZIONAMENTO
FUNZIONAMENTO NORMALE: FLUSSO SENZA ANOMALIE
La pressione della rete primaria vince la resistenza delle due
valvole di ritegno (R1 e R2), permettendo l’alimentazione delle
diverse utenze. A causa della perdita di carico della valvola
R1, la pressione nella zona intermedia è inferiore di almeno
140 mbar rispetto alla pressione a monte. Tale differenza
di pressione agisce sulla membrana, ostacolando la forza di
richiamo della molla che tenderebbe ad aprire la valvola di
scarico S.

FLUSSO CON ANOMALIE: DEPRESSIONE A MONTE
(SIFONAGGIO)
Se la pressione a monte diminuisce accidentalmente, le valvole
di ritegno (R1 e R2) si chiudono automaticamente; si annulla
così la differenza di pressione tra la zona a monte e quella
centrale; la forza di richiamo della molla causa l’apertura
dell’otturatore e lo svuotamento della zona centrale. Si
interrompe così il flusso tra la zona a monte e quella a valle,
a garanzia di una completa sicurezza. Lo svuotamento della
zona centrale causa la diminuzione della pressione e riporta il
dispositivo nella condizione iniziale di sicurezza.
ARRESTO DEL FLUSSO: PRESSIONE STATICA
Le valvole di ritegno (R1 e R2) si chiudono; lo scarico rimane
chiuso.
