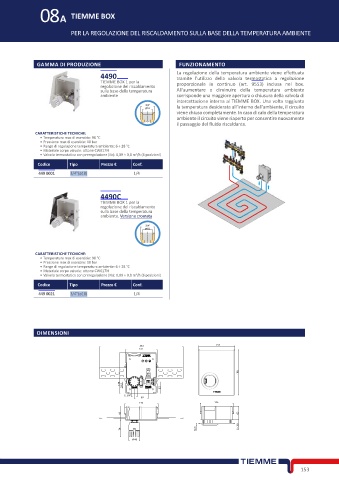

Page 167 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

08A TIEMME BOX

PER LA REGOLAZIONE DEL RISCALDAMENTO SULLA BASE DELLA TEMPERATURA AMBIENTE

GAMMA DI PRODUZIONE FUNZIONAMENTO

4490 La regolazione della temperatura ambiente viene effettuata
tramite l’utilizzo della valvola termostatica a regolazione
TIEMME BOX 1 per la proporzionale in continuo (art. 9553) inclusa nel box.
regolazione del riscaldamento
sulla base della temperatura All’aumentare o diminuire della temperatura ambiente
ambiente corrisponde una maggiore apertura o chiusura della valvola di
intercettazione interna al TIEMME BOX. Una volta raggiunta
3/4” la temperatura desiderata all’interno dell’ambiente, il circuito
18
viene chiuso completamente. In caso di calo della temperatura
ambiente il circuito viene riaperto per consentire nuovamente
il passaggio del fluido riscaldante.
CARATTERISTICHE TECNICHE:
• Temperatura max di esercizio: 90 °C
• Pressione max di esercizio: 10 bar
• Range di regolazione temperatura ambiente: 6 ÷ 28 °C
• Materiale corpo valvole: ottone CW617N
• Valvola termostatica con preregolazione (Kv): 0,09 ÷ 0,8 m /h (6 posizioni)
3
Codice Tipo Prezzo € Conf.
449 0001 3/4”(ø18) 1/4

4490C
TIEMME BOX 1 per la
regolazione del riscaldamento
sulla base della temperatura
ambiente. Versione cromata
3/4”
18

CARATTERISTICHE TECNICHE:
• Temperatura max di esercizio: 90 °C
• Pressione max di esercizio: 10 bar
• Range di regolazione temperatura ambiente: 6 ÷ 28 °C
• Materiale corpo valvole: ottone CW617N
• Valvola termostatica con preregolazione (Kv): 0,09 ÷ 0,8 m /h (6 posizioni)
3
Codice Tipo Prezzo € Conf.
449 0021 3/4”(ø18) 1/4

DIMENSIONI

363 157
137

198

178 29,5 52
G 3/4"
60
145 145
60 60

74 12,5 0 - 30
48

153
