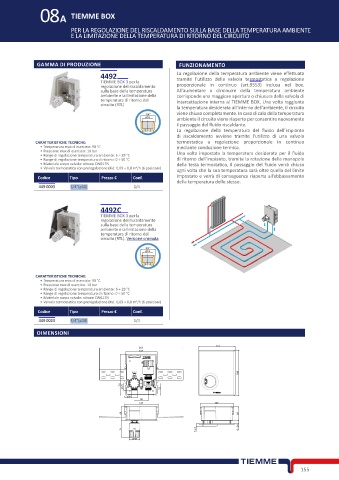

Page 169 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

08A TIEMME BOX

PER LA REGOLAZIONE DEL RISCALDAMENTO SULLA BASE DELLA TEMPERATURA AMBIENTE
E LA LIMITAZIONE DELLA TEMPERATURA DI RITORNO DEL CIRCUITO

GAMMA DI PRODUZIONE FUNZIONAMENTO

4492 La regolazione della temperatura ambiente viene effettuata
TIEMME BOX 3 per la tramite l’utilizzo della valvola termostatica a regolazione
regolazione del riscaldamento proporzionale in continuo (art.9553) inclusa nel box.
sulla base della temperatura All’aumentare o diminuire della temperatura ambiente
ambiente e la limitazione della corrisponde una maggiore apertura o chiusura della valvola di
temperatura di ritorno del intercettazione interna al TIEMME BOX. Una volta raggiunta
circuito (RTL)
la temperatura desiderata all’interno dell’ambiente, il circuito
3/4” viene chiuso completamente. In caso di calo della temperatura
18 ambiente il circuito viene riaperto per consentire nuovamente
il passaggio del fluido riscaldante.
La regolazione della temperatura del fluido dell’impianto
di riscaldamento avviene tramite l’utilizzo di una valvola
CARATTERISTICHE TECNICHE: termostatica a regolazione proporzionale in continuo
• Temperatura max di esercizio: 90 °C mediante conduzione termica.
• Pressione max di esercizio: 10 bar Una volta impostata la temperatura desiderata per il fluido
• Range di regolazione temperatura ambiente: 6 ÷ 28 °C
• Range di regolazione temperatura di ritorno: 0 ÷ 50 °C di ritorno dell’impianto, tramite la rotazione della manopola
• Materiale corpo valvole: ottone CW617N della testa termostatica, il passaggio del fluido verrà chiuso
• Valvola termostatica con preregolazione (Kv): 0,09 ÷ 0,8 m /h (6 posizioni) ogni volta che la sua temperatura sarà oltre quella del limite
3
Codice Tipo Prezzo € Conf. impostato e verrà di conseguenza riaperta all’abbassamento
della temperatura dello stesso.
449 0003 3/4”(ø18) 1/4

4492C
TIEMME BOX 3 per la
regolazione del riscaldamento
sulla base della temperatura
ambiente e la limitazione della
temperatura di ritorno del
circuito (RTL). Versione cromata
3/4”
18

CARATTERISTICHE TECNICHE:
• Temperatura max di esercizio: 90 °C
• Pressione max di esercizio: 10 bar
• Range di regolazione temperatura ambiente: 6 ÷ 28 °C
• Range di regolazione temperatura di ritorno: 0 ÷ 50 °C
• Materiale corpo valvole: ottone CW617N
3
• Valvola termostatica con preregolazione (Kv): 0,09 ÷ 0,8 m /h (6 posizioni)
Codice Tipo Prezzo € Conf.
449 0023 3/4”(ø18) 1/4
DIMENSIONI

157
363
137

198

178 29,5 52

G 3/4"
60
145 145
60 60

74 12,5 0 - 30
48

155
