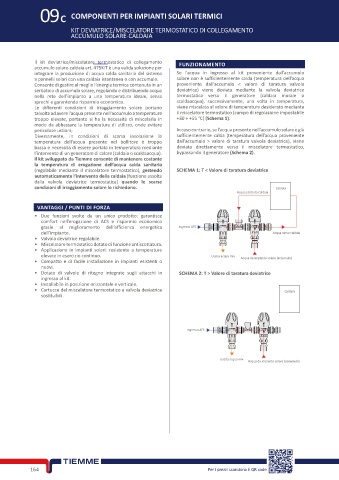

Page 178 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

09C COMPONENTI PER IMPIANTI SOLARI TERMICI

KIT DEVIATRICE/MISCELATORE TERMOSTATICO DI COLLEGAMENTO
ACCUMULO SOLARE-CALDAIA

Il kit deviatrice/miscelatore termostatico di collegamento FUNZIONAMENTO
accumulo solare-caldaia art. 475KIT è una valida soluzione per
integrare la produzione di acqua calda sanitaria del sistema Se l’acqua in ingresso al kit proveniente dall’accumulo
a pannelli solari con una caldaia istantanea o con accumulo. solare non è sufficientemente calda (temperatura dell’acqua
Consente di gestire al meglio l’energia termica contenuta in un proveniente dall’accumulo < valore di taratura valvola
serbatoio di accumulo solare, regolando e distribuendo acqua deviatrice) viene deviata mediante la valvola deviatrice
nella rete dell’impianto a una temperatura ideale, senza termostatica verso il generatore (caldaia murale o
sprechi e garantendo risparmio economico. scaldaacqua), successivamente, una volta in temperatura,
Le differenti condizioni di irraggiamento solare portano viene miscelata al valore di temperatura desiderato mediante
talvolta ad avere l’acqua presente nell’accumulo a temperature il miscelatore termostatico (campo di regolazione impostabile
troppo elevate, pertanto si ha la necessità di miscelarla in +30 ÷ +55 °C) (Schema 1).
modo da abbassare la temperatura di utilizzo, onde evitare
pericolose ustioni; In caso contrario, se l’acqua presente nell’accumulo solare è già
Diversamente, in condizioni di scarsa insolazione la sufficientemente calda (temperatura dell’acqua proveniente
temperatura dell’acqua presente nel bollitore è troppo dall’accumulo > valore di taratura valvola deviatrice), viene
bassa e necessita di essere portata in temperatura mediante deviata direttamente verso il miscelatore termostatico,
l’intervento di un generatore di calore (caldaia o scaldaacqua). bypassando il generatore (Schema 2).
Il kit sviluppato da Tiemme consente di mantenere costante
la temperatura di erogazione dell’acqua calda sanitaria
(regolabile mediante il miscelatore termostatico), gestendo SCHEMA 1: T < Valore di taratura deviatrice
automaticamente l’intervento della caldaia (funzione assolta
dalla valvola deviatrice termostatica) quando le scarse
condizioni di irraggiamento solare lo richiedono. Caldaia
Acqua calda da caldaia

VANTAGGI / PUNTI DI FORZA
• Due funzioni svolte da un unico prodotto: garantisce
comfort nell’erogazione di ACS e risparmio economico
grazie al miglioramento dell’efficienza energetica Ingresso AFS
dell’impianto. Acqua verso caldaia
• Valvola deviatrice regolabile.
• Miscelatore termostatico dotato di funzione antiscottatura.
• Applicazione in impianti solari: resistente a temperature
elevate in esercizio continuo. Uscita acqua mix
• Compatto e di facile installazione in impianti esistenti o Acqua da impianto solare (accumulo)
nuovi.
• Dotato di valvole di ritegno integrate sugli attacchi in SCHEMA 2: T > Valore di taratura deviatrice
ingresso al kit.
• Installabile in posizione orizzontale e verticale.
• Cartucce del miscelatore termostatico e valvola deviatrice Caldaia
sostituibili.

Ingresso AFS

Uscita acqua mix Acqua da impianto solare (accumulo)
