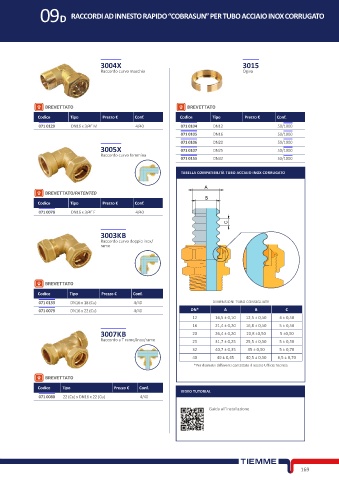

09D RACCORDI AD INNESTO RAPIDO “COBRASUN” PER TUBO ACCIAIO INOX CORRUGATO

3004X 3015
Raccordo curvo maschio Ogiva

BREVETTATO BREVETTATO
Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
071 0129 DN16 x 3/4” M 4/40 071 0104 DN12 50/1000
071 0105 DN16 50/1000
071 0106 DN20 50/1000
3005X 071 0107 DN25 50/1000
Raccordo curvo femmina
071 0155 DN32 50/1000

TABELLA COMPATIBILITÀ TUBO ACCIAIO INOX CORRUGATO

A
BREVETTATO/PATENTED
B
Codice Tipo Prezzo € Conf.
071 0078 DN16 x 3/4” F 4/40
C
3003KB
Raccordo curvo doppio inox/
rame

BREVETTATO
Codice Tipo Prezzo € Conf.
071 0133 DN16 x 18 (Cu) 4/40 DIMENSIONI TUBO CONSIGLIATE
071 0079 DN16 x 22 (Cu) 4/40 DN* A B C
12 16,5 ± 0,10 12,5 ± 0,50 4 ± 0,50
16 21,4 ± 0,20 16,8 ± 0,50 5 ± 0,50
3007KB 20 26,4 ± 0,20 20,8 ±0,50 5 ±0,50
Raccordo a T rame/inox/rame 25 31,7 ± 0,25 25,5 ± 0,50 5 ± 0,50
32 40,7 ± 0,35 35 ± 0,50 5 ± 0,70
40 49 ± 0,45 40,5 ± 0,50 6,5 ± 0,70
*Per diametri differenti contattate il nostro Ufficio Tecnico
BREVETTATO
Codice Tipo Prezzo € Conf.
VIDEO TUTORIAL
071 0080 22 (Cu) x DN16 x 22 (Cu) 4/40

Guida all’installazione
