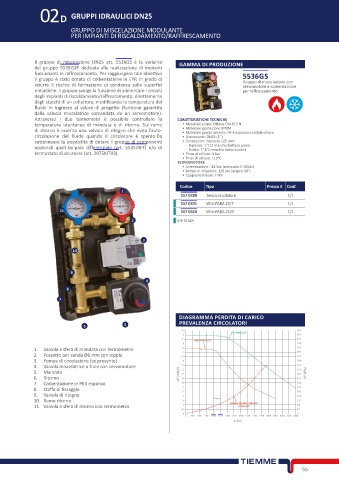

Page 69 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE
P. 69
02D GRUPPI IDRAULICI DN25
GRUPPO DI MISCELAZIONE MODULANTE
PER IMPIANTI DI RISCALDAMENTO/RAFFRESCAMENTO
Il gruppo di miscelazione DN25 art. 5536GS è la variante GAMMA DI PRODUZIONE
del gruppo 5535G3P dedicata alla realizzazione di impianti
funzionanti in raffrescamento. Per raggiungere tale obiettivo 5536GS
il gruppo è stato dotato di coibentazione in EPP, in grado di Gruppo di miscelazione con
ridurre il rischio di formazione di condensa sulle superfici servomotore e coibentazione
metalliche. Il gruppo svolge la funzione di alimentare i circuiti per raffrescamento
degli impianti di riscaldamento/raffrescamento, direttamente
dagli stacchi di un collettore, modificando la temperatura del
fluido in ingresso al valore di progetto (funzione garantita
dalla valvola miscelatrice comandata da un servomotore).
Attraverso i due termometri è possibile controllare la CARATTERISTICHE TECNICHE
temperatura istantanea di mandata e di ritorno. Sul ramo • Materiale corpo: Ottone CW 617 N
di ritorno è inserita una valvola di ritegno che evita l’auto- • Materiale guarnizioni: EPDM
• Materiale guscio isolante: PE-X espanso a cellule chiuse
circolazione del fluido quando il circolatore è spento.Da • Dimensione: DN25 (1’’)
sottolineare la possibilità di dotare il gruppo di componenti • Connessioni interasse 125 mm:
opzionali quali by-pass differenziale (art. 5535DIFF) e/o di - Ingresso: 1”1/2 maschio battuta piana
- Uscita: 1”1/2 maschio battuta piana
termostato di sicurezza (art. 2075KIT03). • Pmax di utilizzo: 8 bar
• Tmax di utilizzo: 110°C
SERVOMOTORE
• Alimentazione: 24 Vac (comando 0-10Vdc)
• Tempo di rotazione: 120 sec (angolo 90°)
• Coppia nominale: 7 Nm
Codice Tipo Prezzo € Conf.
1
557 0388 Senza circolatore 1/1
557 0391 Wilo PARA 25/7 1/1
11 557 0560 Wilo PARA 25/9 1/1
2 ErP READY
3
10
9
4
8
7
DIAGRAMMA PERDITA DI CARICO
6 5 PREVALENZA CIRCOLATORI
9.5 93.1
Wilo PARA25/9
9 88.2
8.5 WILO PARA 25/7 83.3
8 78.4
1. Valvola a sfera di mandata con termometro 7.5 73.5
68.6
2. Pozzetto per sonda Ø6 mm con nipplo 6.5 7 63.7
3. Pompa di circolazione (se presente) 6 58.8
4. Valvola miscelatrice a 3 vie con servomotore 5.5 53.9
5. Mandata 4.5 5 49.0
44.1
6. Ritorno 4 39.2
7. Coibentazione in PEX espanso 3.5 34.3
8. Staffe di fissaggio 2.5 3 29.4
24.5
9. Valvola di ritegno 2 19.6
10. Ramo ritorno 1.5 Bypass PERDITA DI CARICO GRUPPO 14.7
11. Valvola a sfera di ritorno con termometro 1 IDRAULICO 9.8
0.5 4.9
0 0
0 250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000
55
