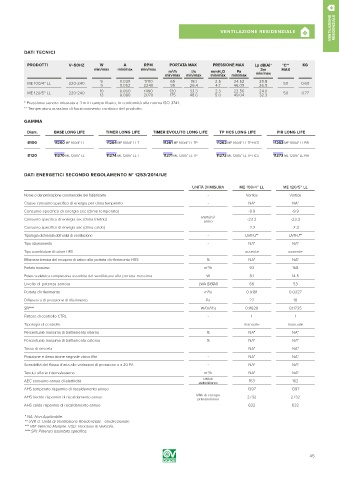

Page 45 - VORTICE - CATALOGO 2019

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

DATI TECNICI

PRODOTTI V ~ 50HZ W A RPM PORTATA MAX PRESSIONE MAX Lp dB(A)* °C** KG
min/max min/max min/max m /h l/s mmH O Pa 3m MAX
3
2
min/max min/max min/max min/max min/max
ME 100/4” LL 220-240 5 0.039 1700 65 18.1 2.5 24.52 20.8 50 0.60
9 0.052 2240 95 26.4 4.7 46.09 26.9
ME 120/5” LL 220-240 10 0.060 1490 120 33.3 2.3 22.56 24.0 50 0.77
13 0.080 2070 175 48.6 5.0 49.04 32.3
* Pressione sonora misurata a 3 m in campo libero, in conformità alla norma ISO 3741.
** Temperatura massima di funzionamento continuo del prodotto.
GAMMA
Diam. BASE LONG LIFE TIMER LONG LIFE TIMER EVOLUTO LONG LIFE TP HCS LONG LIFE PIR LONG LIFE

0100 11260 ME 100/4” LL 11264 ME 100/4” LL T 11261 ME 100/4” LL TP 11262 ME 100/4” LL TP HCS 11263 ME 100/4” LL PIR

0120 11270 ME 120/5” LL 11274 ME 120/5” LL T 11271 ME 120/5” LL TP 11272 ME 120/5” LL TP HCS 11273 ME 120/5” LL PIR

DATI ENERGETICI SECONDO REGOLAMENTO N° 1253/2014/UE
UNITÀ DI MISURA ME 100/4” LL ME 120/5” LL
Nome o denominazione commerciale del fabbricante - Vortice Vortice
Classe consumo specifico di energia per clima temperato - NA* NA*
Consumo specifico di energia sec (clima temperato) -9.9 -9.9
Consumo specifico di energia sec (clima freddo) kWh/m 2 -23.2 -23.3
anno
Consumo specifico di energia sec (clima caldo) -2.2 -2.3
Tipologia dichiarata dell’unità di ventilazione - UVR-U** UVR-U**
Tipo azionamento - NA* NA*
Tipo scambiatore di calore HRS - assente assente
Efficienza termica del recupero di calore alla portata di riferimento HRS % NA* NA*
Portata massima m /h 93 168
3
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima W 8.1 14.5
Livello di potenza sonora LWA [DB(A)] 68 53
Portata di riferimento m /s 0.0181 0.0327
3
Differenza di pressione di riferimento Pa 22 18
SPI**** W/(m /h) 0.11828 0.11735
3
Fattore di controllo CTRL - 1 1
Tipologia di controllo - manuale manuale
Percentuale massima di trafilamento interno % NA* NA*
Percentuale massima di trafilamento esterno % NA* NA*
Tasso di miscela - NA* NA*
Posizione e descrizione segnale visivo filtri - NA* NA*
Sensibilità del flusso d’aria alle variazioni di pressione a ± 20 PA - NA* NA*
3
Tenuta all’aria interna/esterna m /h NA* NA*
kWh di
AEC consumo annuo di elettricità 163 162
elettricità/anno
AHS temperato risparmio di riscaldamento annuo 1397 1397
AHS freddo risparmio di riscaldamento annuo kWh di energia 2732 2732
primaria/anno
AHS caldo risparmio di riscaldamento annuo 632 632
* NA: Non Applicabile.
** UVR-U: Unità di Ventilazione Residenziale - Unidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SPI: Potenza assorbita specifica.
