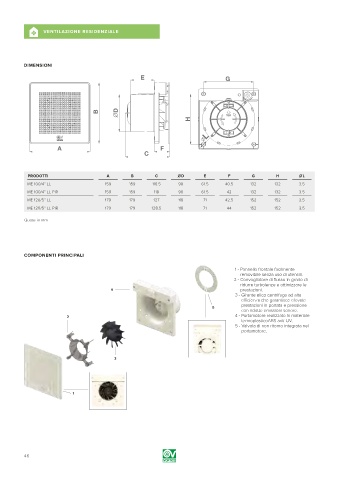

P. 46
A VENTILAZIONE RESIDENZIALE B D E
DIMENSIONI
A F
C
E G
B D
H
L
A F
C
G
PRODOTTI A B C ØD E F G H ØL
ME 100/4” LL 159 159 116.5 98 61.5 40.5 132 132 3.5
ME 100/4” LL PIR 159 159 118 98 61.5 42 132 132 3.5
H ME 120/5” LL 179 179 127 118 71 42.5 152 152 3.5
ME 120/5” LL PIR 179 179 128.5 118 71 44 152 152 3.5
L
Quote in mm
COMPONENTI PRINCIPALI
1 - Pannello frontale facilmente
removibile senza uso di utensili.
2 - Convogliatore di flusso in grado di
ridurre turbolenze e ottimizzare le
4 prestazioni.
3 - Girante elico centrifuga ad alta
efficienza che garantisce elevate
prestazioni in portata e pressione
5
con ridotte emissioni sonore.
2 4 - Portamotore realizzato in materiale
termoplasticoABS anti-UV.
5 - Valvola di non ritorno integrata nel
portamotore.
3
1
