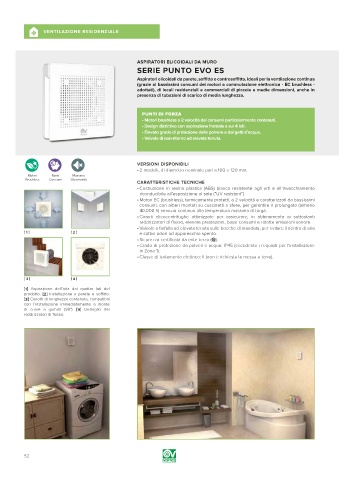

Page 52 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

ASPIRATORI ELICOIDALI DA MURO
SERIE PUNTO EVO ES

Aspiratori elicoidali da parete, soffitto e controsoffitto, ideali per la ventilazione continua
(grazie ai bassissimi consumi dei motori a commutazione elettronica - EC brushless -
adottati), di locali residenziali e commerciali di piccole e medie dimensioni, anche in
presenza di tubazioni di scarico di media lunghezza.

PUNTI DI FORZA
• Motori brushless a 2 velocità dai consumi particolarmente contenuti.
• Design distintivo con aspirazione frontale e sui 4 lati.
• Elevato grado di protezione dalla polvere e dai getti d’acqua.
• Valvole di non-ritorno ad elevata tenuta.

abcdgh VERSIONI DISPONIBILI
• 2 modelli, di diametro nominale pari a 100 e 120 mm.
CARATTERISTICHE TECNICHE
• Costruzione in resina plastica (ABS) bianca resistente agli urti e all’invecchiamento
riconducibile all’esposizione al sole (“UV resistant”).
• Motori EC (brushless), termicamente protetti, a 2 velocità e caratterizzati da bassissimi
consumi, con alberi montati su cuscinetti a sfere, per garantire il prolungato (almeno
40.000 h) servizio continuo alla temperatura massima di targa.
• Giranti elicocentrifughe ottimizzate per assicurare, in abbinamento ai sottostanti
raddrizzatori di flusso, elevate prestazioni, bassi consumi e ridotte emissioni sonore.
• Valvole a farfalla ad elevata tenuta sulle bocche di mandata, per evitare il rientro di aria
[ 1 ] [ 2 ] e cattivi odori ad apparecchio spento.
• Sicurezza certificata da ente terzo (¥).
• Grado di protezione da polveri e acqua: IP45 (eccedente i requisiti per l'installazione
in Zona 1).
• Classe di isolamento elettrico: II (non è richiesta la messa a terra).

[ 3 ] [ 4 ]
[1] Aspirazione dell’aria dai quattro lati del
prodotto. [2] Installazione a parete e soffitto.
[3] Canotti di lunghezza contenuta, compatibili
con l’installazione immediatamente a monte
di curve a gomito (90°). [4] Dettaglio dei
raddrizzatori di flusso.

52
