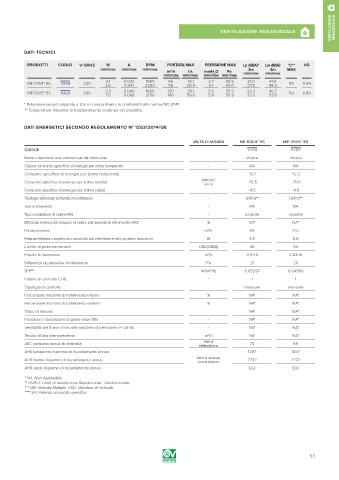

Page 53 - VORTICE - CATALOGO 2019

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

DATI TECNICI
A
TI TECNICI
D
PRODOTTI CODICI V ~ 50HZ W A RPM PORTATA MAX PRESSIONE MAX Lp dB(A)* Lw dB(A) °C** KG
min/max min/max min/max m /h l/s mmH O Pa 3m 3m MAX
3
2
min/max min/max min/max min/max min/max min/max
ME 100/4” ES 11268 230 2.1 0.030 1680 65 18.1 2.7 26.5 21.0 41.5 50 0.64
3.6 0.041 2280 95 26.4 5.1 50.0 27.8 48.3
ME 120/5” ES 11269 230 3.3 0.040 1680 130 36.1 3.6 35.3 26.2 46.7 50 0.80
7.0 0.068 2150 180 50.0 5.8 56.9 33.3 53.8
* Pressione sonora misurata a 3 m in campo libero, in conformità alla norma ISO 3741.
** Temperatura massima di funzionamento continuo del prodotto.
DATI ENERGETICI SECONDO REGOLAMENTO N° 1253/2014/UE

UNITÀ DI MISURA ME 100/4” ES ME 120/5” ES
CODICE - 11268 11269
Nome o denominazione commerciale del fabbricante - Vortice Vortice
Classe consumo specifico di energia per clima temperato - NA NA
Consumo specifico di energia sec (clima temperato) -12.1 -12.3
Consumo specifico di energia sec (clima freddo) kWh/m 2 -25.5 -25.6
anno
Consumo specifico di energia sec (clima caldo) -4.5 -4.6
Tipologia dichiarata dell’unità di ventilazione - UVR-U** UVR-U**
Tipo azionamento - NA NA
Tipo scambiatore di calore HRS - assente assente
Efficienza termica del recupero di calore alla portata di riferimento HRS % NA* NA*
Portata massima m /h 89 175
3
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima W 3.5 6.6
Livello di potenza sonora LWA [DB(A)] 48 54
3
Portata di riferimento m /s 0.0173 0.0340
Differenza di pressione di riferimento Pa 21 20
SPI**** W/(m /h) 0.05297 0.04980
3
Fattore di controllo CTRL - 1 1
Tipologia di controllo - manuale manuale
Percentuale massima di trafilamento interno % NA* NA*
Percentuale massima di trafilamento esterno % NA* NA*
Tasso di miscela - NA* NA*
Posizione e descrizione segnale visivo filtri - NA* NA*
Sensibilità del flusso d’aria alle variazioni di pressione a ± 20 PA - NA* NA*
Tenuta all’aria interna/esterna m /h NA* NA*
3
kWh di
AEC consumo annuo di elettricità 73 69
elettricità/anno
AHS temperato risparmio di riscaldamento annuo 1397 1397
AHS freddo risparmio di riscaldamento annuo kWh di energia 2732 2732
primaria/anno
AHS caldo risparmio di riscaldamento annuo 632 632
* NA: Non Applicabile.
** UVR-U: Unità di Ventilazione Residenziale - Unidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SPI: Potenza assorbita specifica.

53
