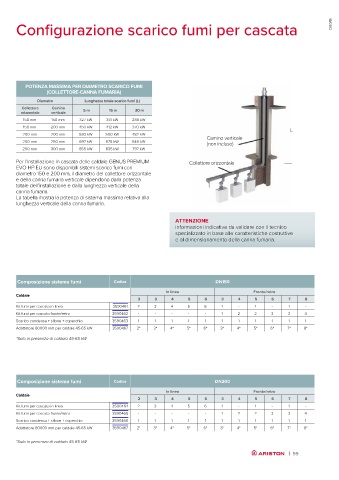

Configurazione scarico fumi per cascata CALDAIE

POTENZA MASSIMA PER DIAMETRO SCARICO FUMI
(COLLETTORE-CANNA FUMARIA)

Diametro Lunghezza totale scarico fumi (L)
Collettore Camino
orizzontale verticale 5 m 15 m 30 m
150 mm 150 mm 327 kW 313 kW 288 kW
150 mm 200 mm 450 kW 412 kW 370 kW L
200 mm 200 mm 530 kW 500 kW 482 kW Camino verticale
200 mm 250 mm 697 kW 675 kW 646 kW (non incluso)
200 mm 300 mm 855 kW 835 kW 797 kW
Per l’installazione in cascata delle caldaie GENUS PREMIUM Collettore orizzontale
EVO HP EU sono disponibili sistemi scarico fumi con
diametro 150 e 200 mm, il diametro del collettore orizzontale
e della canna fumaria verticale dipendono dalla potenza
totale dell’installazione e dalla lunghezza verticale della
canna fumaria.
La tabella mostra la potenza di sistema massima relativa alla
lunghezza verticale della canna fumaria.

ATTENZIONE
informazioni indicative da validare con il tecnico
specializzato in base alle caratteristiche costruttive
e al dimensionamento della canna fumaria.

Composizione sistema fumi Codice DN150
In linea Fronte/retro
Caldaie
2 3 4 5 6 3 4 5 6 7 8
Kit fumi per cascata in linea 3590461 2 3 4 5 6 1 - 1 - 1 -
Kit fumi per cascata fronte/retro 3590462 - - - - - 1 2 2 3 3 4
Scarico condensa + sifone + coperchio 3590463 1 1 1 1 1 1 1 1 1 1 1
Adattatore 80/100 mm per caldaie 45-65 kW 3590467 2* 3* 4* 5* 6* 3* 4* 5* 6* 7* 8*

*Solo in presenza di caldaia 45-65 kW

Composizione sistema fumi Codice DN200
In linea Fronte/retro
Caldaie
2 3 4 5 6 3 4 5 6 7 8
Kit fumi per cascata in linea 3590464 2 3 4 5 6 1 - 1 - 1 -
Kit fumi per cascata fronte/retro 3590465 - - - - - 1 2 2 3 3 4
Scarico condensa + sifone + coperchio 3590466 1 1 1 1 1 1 1 1 1 1 1
Adattatore 80/100 mm per caldaie 45-65 kW 3590467 2* 3* 4* 5* 6* 3* 4* 5* 6* 7* 8*

*Solo in presenza di caldaia 45-65 kW
