Page 96 - ARISTON - CATALOGO 10-2022

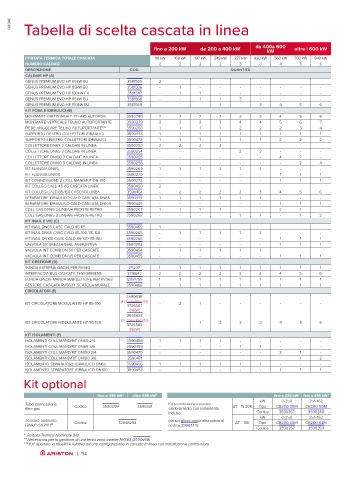

CALDAIE Tabella di scelta cascata in linea

fino a 200 kW da 200 a 400 kW da 400a 600 oltre i 600 kW
kW
PORTATA TERMICA TOTALE CASCATA 116 kW 168 kW 197 kW 249 kW 327 kW 420 kW 560 kW 700 kW 840 kW
NUMERO CALDAIE 2 2 2 2 3 3 4 5 6
DESCRIZIONE COD. QUANTITÀ
CALDAIE HP (A)
GENUS PREMIUM EVO HP 65kW EU 3581565 2 - - - - - - - -
GENUS PREMIUM EVO HP 85kW EU 3581566 - 1 - - - - - - -
GENUS PREMIUM EVO HP 100kW EU 3581567 - 1 1 - - - - - -
GENUS PREMIUM EVO HP 115kW EU 3581568 - - 1 1 3 - - - -
GENUS PREMIUM EVO HP 150kW EU 3581569 - - - 1 - 3 4 5 6
KIT POSA E IDRAULICI (B)
MONTANTE ORIZZONTALE TELAIO AUTOPOR. 3590280 2 2 2 2 3 3 4 5 6
MONTANTE VERTICALE TELAIO AUTOPORTANTE 3590279 3 3 3 3 4 4 5 6 7
PIEDE ANGOLARE TELAIO AUTOPORTANTE*** 3590283 1 1 1 1 2 2 2 3 4
SUPPORTO DESTRO COLLETTORI IDRAULICI 3590443 1 1 1 1 1 1 1 1 1
SUPPORTO SINISTRO COLLETTORI IDRAULICI 3590472 1 1 1 1 1 1 2 2 2
COLLETTORE DN65 2 CALDAIE IN LINEA 3590253 2 2 2 2 - - - - -
COLLETTORE DN65 3 CALDAIE IN LINEA 3590254 - - - - 2 2 - - -
COLLETTORE DN100 2 CALDAIE IN LINEA 3590255 - - - - - - 4 2 -
COLLETTORE DN100 3 CALDAIE IN LINEA 3590256 - - - - - - - 2 4
KIT FLANGIA DN65 3590269 1 1 1 1 1 1 - - -
KIT FLANGIA DN100 3590270 - - - - - - 1 1 1
KIT CONNESSIONE 2 COLL MAND/RIT DN 100 3590272 - - - - - - 1 1 1
KIT COLLEG CALD 45-65 CASCATA LINEA 3590450 2 - - - - - - - -
KIT COLLEG CALD 85-150 CASCATA LINEA 3590451 - 2 2 2 3 3 4 5 6
SEPARATORE IDRAULICO CALD CASCATA DN65 3590444 1 1 1 1 1 1 - - -
SEPARATORE IDRAULICO CALD CASCATA DN100 3590445 - - - - - - 1 1 1
COLL GAS DN65 2 LINEA/4 FRONTE-RETRO 3590267 1 1 1 1 - - 2 1 -
COLL GAS DN65 3 LINEA/6 FRONTE-RETRO 3590268 - - - - 1 1 - 1 2
KIT INAIL E VIC (C)
KIT INAIL DN65 CASC CALD 45-65 3590469 1 - - - - - - - -
KIT INAIL DN65 CASC CALD 85-100-115-150 3590265 - 1 1 1 1 1 - - -
KIT INAIL DN100 CASC CALD 85-100-115-150 3590266 - - - - - - 1 1 1
VALVOLA SICUREZZA INAIL AGGIUNTIVA 3590302 - - - - - - 1 1 1
VALVOLA INT COMB DN 50 PER CASCATE 3590454 1 1 1 1 1 1 - - -
VALVOLA INT COMB DN 65 PER CASCATE 3590455 - - - - - - 1 1 1
KIT GESTIONE (D)
SONDA ESTERNA QAC34 PER RVS63 171237 1 1 1 1 1 1 1 1 1
INTERFACCIA BUS CASCATA THW-SIEMENS 3318642 2 2 2 2 3 3 4 5 6
SONDA QAZ36 MANDATA/BOLLITORE PER RVS63 12081759 1 1 1 1 1 1 1 1 1
GESTORE CASCATA RVS63 + SCATOLA MURALE 3590468 1 1 1 1 1 1 1 1 1
CIRCOLATORI (E)
3590636
(In esaurimento)
KIT CIRCOLATORE MODULANTE HP 85-100 - 2 1 - - - - - -
3726561
(NEW)
3590637
KIT CIRCOLATORE MODULANTE HP 115-150 (In esaurimento) - - 1 2 3 3 4 5 6
3726562
(NEW)
KIT ISOLAMENTI (F)
ISOLAMENTI COLL MAND/RIT DN65 2/4 3590458 1 1 1 1 - - - - -
ISOLAMENTI COLL MAND/RIT DN65 3/6 3590459 - - - - 1 1 - - -
ISOLAMENTI COLL MAND/RIT DN100 2/4 3590470 - - - - - - 2 1 -
ISOLAMENTI COLL MAND/RIT DN100 3/6 3590471 - - - - - - - 1 2
ISOLAMENTO SEPARATORE IDRAULICO DN65 3590456 1 1 1 1 1 1 - - -
ISOLAMENTO SEPARATORE IDRAULICO DN100 3590457 - - - - - - 1 1 1
Kit optional

fino a 436 kW* oltre 436 kW* fino a 232 kW* fino a 436 kW*
kW 0-250 251-462
Tubo connessione Codice 3590299 3590301 Kit scambiatore a piastre ∆T = 15-20K Tipo CB200-30M CB200-50M
filtro gas saldo-brasato con isolamento
incluso Codice 3590357 3590358
kW 0-250 251-462
Sensore ambiente Codice 12048253 (da scegliere come alternativa al ∆T = 10K Tipo CB200-30M CB200-64M
QAA75.610/101** codice 3590444)
Codice 3590357 3590359
* Portata Termica Nominale (Hi)
** Necessaria per la gestione di una terza zona tramite RVS63 (3590468)
*** Il n° riportato in tabella è relativo ad una configurazione in cascata in linea con installazione contro-muro
| 94
