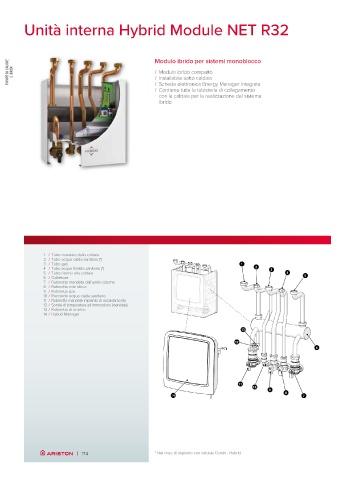

Unità interna Hybrid Module NET R32
POMPE DI CALORE E IBRIDI Modulo ibrido per sistemi monoblocco
/ Modulo ibrido compatto
/ Installabile sotto caldaia
/ Scheda elettronica Energy Manager integrata
/ Contiene tutta la tubisteria di collegamento
con la caldaia per la realizzazione del sistema
ibrido
1 / Tubo mandata dalla caldaia
2 / Tubo acqua calda sanitaria (*)
3 / Tubo gas 1
4 / Tubo acqua fredda sanitaria (*) 2 3
5 / Tubo ritorno alla caldaia 4 5
6 / Collettore
7 / Rubinetto mandata dall’unità esterna
8 / Rubinetto rete idrica
9 / Rubinetto gas
10 / Raccordo acqua calda sanitaria
11 / Rubinetto mandata impianto di riscaldamento
12 / Sonda di temperatura ad immersione (mandata)
13 / Rubinetto di scarico
14 / Hybrid Manager
13
12
6
11
10
9
14 8 7
| 174 * Nel caso di impianto con caldaia Combi - Hybrid
