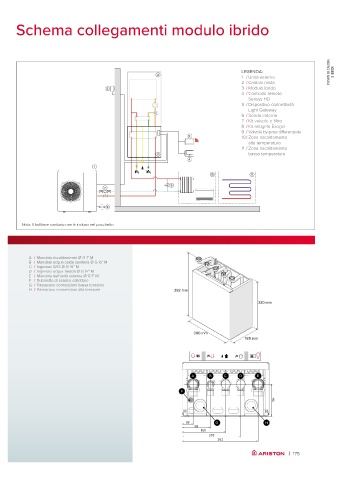

Schema collegamenti modulo ibrido
LEGENDA: POMPE DI CALORE
2 E IBRIDI
1 / Unità esterna
2 / Caldaia mista
6 3 / Modulo ibrido
4 / Controllo remoto
Sensys HD
5 / Dispositivo connettività
Light Gateway
6 / Sonda esterna
7 / Kit valvole e filtro
8 / Kit antigelo Exogel
9 / Valvola by-pass differenziale
5 10 / Zona riscaldamento
alta temperatura
11 / Zona riscaldamento
3 bassa temperatura
4
1
10 11
9
7
8
Nota: Il bollitore sanitario non è incluso nel pacchetto
A / Mandata riscaldamento Ø G 1” M
B / Mandata acqua calda sanitaria Ø G ½” M
C / Ingresso GAS Ø G ¾” M
D / Ingresso acqua fredda Ø G ½” M
E / Mandata dall’unità esterna Ø G 1” M
F / Rubinetto di scarico collettore
G / Passacavo connessioni bassa tensione
H / Passacavo connessioni alta tensione 392 mm
330 mm
300 mm
185 mm
A
A B C D E
F 110
38 G H
98
150
202
262
