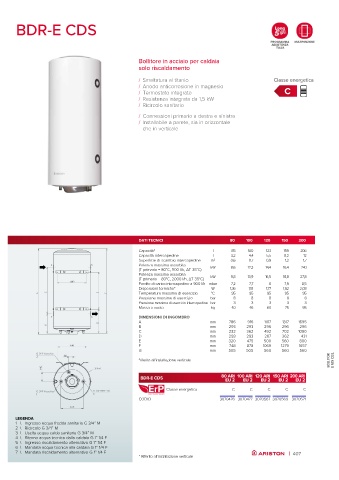

Page 409 - ARISTON - CATALOGO 10-2022

BDR-E CDS

Bollitore in acciaio per caldaia
solo riscaldamento

/ Smaltatura al titanio Classe energetica
/ Anodo anticorrosione in magnesio
/ Termostato integrato C
/ Resistenza integrata da 1,5 kW
/ Ricircolo sanitario
/ Connessioni primario a destra e sinistra
/ Installabile a parete, sia in orizzontale
che in verticale

DATI TECNICI 80 100 120 150 200
Capacità* l 85 100 123 159 206
Capacità intercapedine l 3,2 4,4 5,5 8,2 12
Superficie di scambio intercapedine m 2 0,6 0,7 0,9 1,2 1,7
4 5 Potenza massima assorbita kW 8,6 12,3 14,4 16,4 24,1
(T primario = 80°C, 900 l/h, ΔT 35°C)
Potenza massima assorbita kW 9,8 13,9 16,5 18,8 27,8
(T primario = 80°C, 2000 l/h, ΔT 35°C)
Perdite di carico intercapedine a 900 l/h mbar 7,2 7,7 8 7,9 8,5
Dispersioni termiche* W 1,36 1,51 1,77 1,92 2,08
A C E F Temperatura massima di esercizio °C 95 95 95 95 95
Pressione massima di esercizio bar 8 8 8 8 8
Pressione massima di esercizio intercapedine bar 3 3 3 3 3
Massa a vuoto kg 40 46 60 75 95
DIMENSIONI DI INGOMBRO
7 6
A mm 786 916 1107 1317 1695
D
B mm 293 293 296 296 296
C mm 232 362 492 702 1080
D mm 293 293 287 362 431
E mm 320 475 500 560 800
F mm 748 878 1069 1279 1657
G mm 505 505 560 560 560
G 3/4" Maschio
2
*riferito all’installazione verticale BOLLITORI E FAN COIL
140 557
BDR-E CDS 80 ARI 100 ARI 120 ARI 150 ARI 200 ARI
EU 2
EU 2
EU 2
EU 2
EU 2
Classe energetica C C C C C
G 3/4" Maschio G 3/4" Maschio
1 3
CODICI 3070476 3070477 3070567 3070569 3070571
340
LEGENDA
1 \ Ingresso acqua fredda sanitaria G 3/4” M
2 \ Ricircolo G 3/4” M
3 \ Uscita acqua calda sanitaria G 3/4” M
4 \ Ritorno acqua tecnica dalla caldaia G 1” 1/4 F
5 \ Ingresso riscaldamento alternativo G 1” 1/4 F
6 \ Mandata acqua tecnica alla caldaia G 1” 1/4 F
7 \ Mandata riscaldamento alternativo G 1” 1/4 F | 407
* Riferito all’installazione verticale
