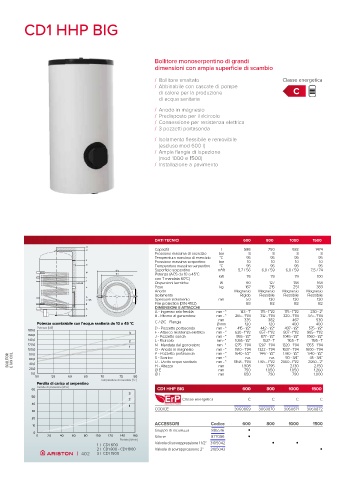

Page 404 - ARISTON - CATALOGO 10-2022

CD1 HHP BIG

Bollitore monoserpentino di grandi
dimensioni con ampia superficie di scambio

/ Bollitore smaltato Classe energetica
/ Abbinabile con cascate di pompe
di calore per la produzione C
di acqua sanitaria
/ Anodo in magnesio
/ Predisposto per il ricircolo
/ Connessione per resistenza elettrica
/ 3 pozzetti portasonda

/ Isolamento flessibile e removibile
(escluso mod 600 l)
/ Ampia flangia di ispezione
(mod 1000 e 1500)
/ Installazione a pavimento

H
U
P
O
N
L
J
Ground
F
DATI TECNICI 600 800 1000 1500
H D
U C / ØC Capacità l 586 750 932 1474
B Pressione massima di esercizio bar 8 8 8 8
A Temperatura massima di esercizio °C 95 95 95 95
P Pressione massima serpentino bar 10 10 10 10
O S Temperatura massima serpentino °C 95 95 95 95
2
Ø E Superficie serpentino m /lt 5,7 / 56 6,0 / 59 6,0 / 59 7,5 / 74
N
Ø I Potenza (ACS da 10 a 45°C
L con T mandata 60°C) kW 76 79 79 100
J
Ground Dispersioni termiche W 90 127 138 168
F Peso kg 167 215 251 383
Anodo Magnesio Magnesio Magnesio Magnesio
Isolamento Rigido Flessibile Flessibile Flessibile
D
C / ØC Spessore isolamento mm 50 130 130 130
B Fire protection (DIN 4102) B3 B2 B2 B2
A DIMENSIONI E ATTACCHI
A - Ingresso aria fredda mm - " 143 - 1” 175 - 1”1/2 175 - 1”1/2 230 - 2"
S B - Ritorno al generatore mm - " 265 - 1”1/4 312 - 1”1/4 320 - 1”1/4 375 - 1”1/4
mm
467
Ø E
Potenza scambiabile con l’acqua sanitaria da 10 a 45 °C C / ØC - Flangia Ø mm 335 382 400 530
120
400
120
Ø I
Potenza [kW] D - Pozzetto portasonda mm - " 415 - 1/2" 442 - 1/2" 497 - 1/2" 575 - 1/2"
180,0 F - Attacco resistenza elettrica mm - " 630 - 1”1/2 657 - 1”1/2 807 - 1”1/2 905 - 1”1/2
160,0 3 J - Pozzetto sonda mm - " 955 - 1/2" 877 - 1/2" 1045 - 1/2" 1060 - 1/2"
140,0 2 L - Ricircolo mm - " 1095 - 1/2" 1037 - 1" 1165 - 1" 1195 - 1"
120,0 1 N - Mandata dal generatore mm - " 1275 - 1”1/4 1207 - 1”1/4 1320 - 1”1/4 1355 - 1”1/4
100,0 O - Anodo in magnesio mm - " 1510 - 1”1/4 1322 - 1”1/4 1637 - 1”1/4 1600 - 1”1/4
1640 - 1/2”
1790 - 1/2”
1740 - 1/2”
P - Pozzetto portasonda
1447 - 1/2”
mm - "
80,0
BOLLITORI E FAN COIL 60,0 S - Scarico mm - " 1858 - 1”1/4 1765 - 1”1/2 2060 - 1”1/2 2060 - 2"
n.a.
n.a.
45 - 3/4”
50 - 3/4”
mm - "
U - Uscita acqua sanitaria
40,0
H - Altezza
2.150
mm
1.908
2.130
1.795
20,0
750
790
1.000
mm
790
Ø I
0,0 Ø E mm 650 1.050 1.050 1.260
50 55 60 65 70 75 80
Temperatura di mandata [°C ]
Perdita di carico al serpentino
Caduta di pressione [kPa]
60 CD1 HHP BIG 600 800 1000 1500
3
50
2 Classe energetica C C C C
40
1
30 CODICE 3060869 3060870 3060871 3060872
20
ACCESSORI Codice 600 800 1000 1500
10
Gruppo di sicurezza 885516 •
0
0 20 40 60 80 100 120 140 160 Sifone 877086 •
Portata [lt/min] • •
1 / CD1 600 Valvola di sovrappressione 1 1/2” 3105042
2 / CD1 800 - CD1 1000 Valvola di sovrappressione 2” 3105043 •
| 402 3 / CD1 1500
