Page 425 - ARISTON - CATALOGO 10-2022

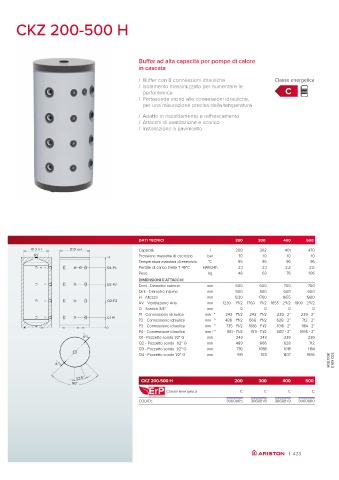

CKZ 200-500 H

Buffer ad alta capacità per pompe di calore
in cascata

/ Buffer con 8 connessioni idrauliche Classe energetica
/ Isolamento massimizzato per aumentare le
performance C
/ Portasonda vicino alle connessioni idrauliche,
per una misurazione precisa della temperatura
/ Adatto in riscaldamento e raffrescamento
/ Attacchi di ventilazione e scarico
/ Installazione a pavimento

DATI TECNICI 200 300 400 500
Ø D int Ø D ext Capacità l 200 302 401 470
AV Pressione massima di esercizio bar 10 10 10 10
H
Temperatura massima di esercizio °C 95 95 95 95
Q4-P4 Perdite di carico Delta T 45°C kWh/24h 2,1 2,1 2,2 2,5
Peso kg 48 63 76 106
DIMENSIONI E ATTACCHI
Q3-P3 Dext - Diametro esterno mm 600 600 700 700
Dint - Diametro interno mm 500 500 600 600
H - Altezza mm 1230 1760 1655 1900
Q2-P2 AV - Ventilazione Aria mm 1230 - 1"1/2 1760 - 1"1/2 1655 - 2"1/2 1900 - 2"1/2
O - Scarico 3/4" mm 0 0 0 0
P1 - Connessione idraulica mm - " 243 - 1"1/2 243 - 1"1/2 239 - 2” 239 - 2”
Q1-P1
P2 - Connessione idraulica mm - " 489 - 1"1/2 666 - 1"1/2 628 - 2” 712 - 2”
P3 - Connessione idraulica mm - " 735 - 1"1/2 1088 - 1"1/2 1018 - 2” 1184 - 2”
0
P4 - Connessione idraulica mm - " 981 - 1"1/2 1511 - 1"1/2 1407 - 2” 1656 - 2”
A Q1 - Pozzetto sonda 1/2" G mm 243 243 239 239
Q2 - Pozzetto sonda 1/2” G mm 489 666 628 712
Q3 - Pozzetto sonda 1/2" G mm 735 1088 1018 1184
Q4 - Pozzetto sonda 1/2" G mm 981 1511 1407 1656
BOLLITORI E FAN COIL
A

22.5° CKZ 200-500 H 200 300 400 500
90°
Classe energetica C C C C
CODICE 3060865 3060878 3060879 3060880

| 423
