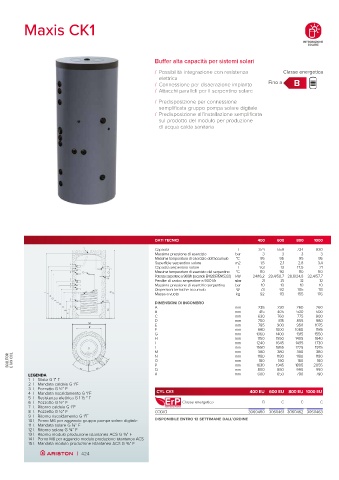

Page 426 - ARISTON - CATALOGO 10-2022

Maxis CK1

Buffer alta capacità per sistemi solari

/ Possibilità integrazione con resistenza Classe energetica
elettrica
/ Connessione per disaerazione impianto Fino a B
/ Attacchi paralleli per il serpentino solare
/ Predisposizione per connessione
semplificata gruppo pompa solare digitale
/ Predisposizione all’installazione semplificata
sul prodotto del modulo per produzione
di acqua calda sanitaria

DATI TECNICI 400 600 800 1000
1 Capacità l 374 559 724 830
Massima pressione di esercizio bar 3 3 3 3
Massima temperatura di esercizio dell’accumulo °C 95 95 95 95
Superficie serpentino solare m2 1,5 2,1 2,8 3,4
2
13 Capacità serpentino solare l 9,3 13 17,5 21
3
Q Massima temperatura di esercizio del serpentino °C 110 110 110 110
4 10 O
R Potenza serpentine a 900l/h (secondo EN12897/EN15332) kW 24/16,2 28,4/50,7 28,6/24,8 32,4/57,7
5 14 Perdite di carico serpentine a 900 l/h mbar 21 25 32 32
6 Massima pressione di esercizio serpentino bar 10 10 10 10
7
12 Dispersioni termiche accumulo W 73 92 105 113
L N
I 11 P Massa a vuoto kg 92 113 155 176
G H 8
D E F 15 1 DIMENSIONI DI INGOMBRO
C 9 A mm 235 230 260 260
B M B mm 415 405 500 500
A C mm 630 760 775 900
2
3 D 13 mm 700 815 855 980
Q
4 10 E O mm 785 900 950 1075
R
F mm 880 1000 1060 1185
5 G 14 mm 1060 1400 1315 1550
6 H mm 1150 1550 1405 1640
7
I 12 mm 1240 1645 1495 1730
L N
I 11 L P mm 1550 1865 1725 1975
G H 8 M 15 mm 380 380 380 380
BOLLITORI E FAN COIL D E F C B 9 N M mm 1630 1945 1805 2055
1180
1180
1180
1180
O
mm
180
180
180
180
P
mm
A
Q mm 800 850 990 990
LEGENDA R mm 600 650 790 790
1 \ Sfiato G 1” F
2 \ Mandata caldaia G 1”F
3 \ Pozzetto G ½” F
4 \ Mandata riscaldamento G 1”F CYL CK1 400 EU 600 EU 800 EU 1000 EU
5 \ Resistenza elettrica G 1 ½ “ F
6 \ Pozzetto G ½” F Classe energetica B C C C
7 \ Ritorno caldaia G 1”F
8 \ Pozzetto G ½” F CODICI 3060460 3060461 3060462 3060463
9 \ Ritorno riscaldamento G 1”F
10 \ Perno M6 per aggancio gruppo pompa solare digitale DISPONIBILE ENTRO 12 SETTIMANE DALL’ORDINE
11 \ Mandata solare G ¾” F
12 \ Ritorno solare G ¾” F
13 \ Ritorno modulo produzione istantanea ACS G ¾” F
14 \ Perno M8 per aggancio modulo produzione istantanea ACS
15 \ Mandata modulo produzione istantanea ACS G ¾” F
