Page 436 - ARISTON - CATALOGO 10-2022

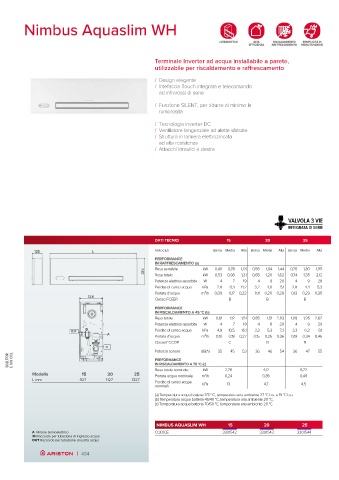

Nimbus Aquaslim WH

Terminale Inverter ad acqua installabile a parete,
utilizzabile per riscaldamento e raffrescamento

/ Design elegante
/ Intefaccia Touch integrata e telecomando
ad infrarossi di serie

/ Funzione SILENT, per ridurre al minimo la
rumorosità
/ Tecnologia inverter DC
/ Ventilatore tangenziale ad alette sfalsate
/ Struttura in lamiera elettrozincata
ad alta resistenza
/ Attacchi idraulici a destra

DATI TECNICI 15 20 25
Velocità Bassa Media Alta Bassa Media Alta Bassa Media Alta
128 L
PERFORMANCE
IN RAFFRESCAMENTO (a)
Resa sensibile kW 0,40 0,78 1,01 0,56 1,04 1,44 0,70 1,30 1,99
335 Resa totale kW 0,53 0,98 1,21 0,65 1,20 1,62 0,74 1,35 2,12
Potenza elettrica assorbita W 4 7 19 4 8 20 4 9 29
Perdite di carico acqua kPa 2,8 8,4 11,2 3,2 4,6 5,1 2,8 4,4 5,3
Portata d'acqua m³/h 0,09 0,17 0,22 0,11 0,20 0,28 0,13 0,23 0,35
128
Classe FCEER B B B
PERFORMANCE
IN RISCALDAMENTO A 45 °C (b)
Resa totale kW 0,61 1,12 1,51 0,85 1,51 2,03 1,08 1,95 2,62
Potenza elettrica assorbita W 4 7 19 4 8 20 4 9 29
Perdite di carico acqua kPa 4,9 10,5 16,1 3,3 5,3 7,3 3,3 6,2 8,1
OUT
A Portata d'acqua m³/h 0,10 0,19 0,27 0,15 0,26 0,36 0,19 0,34 0,46
Classe FCCOP C B B
IN
Potenza sonora dB(A) 35 45 53 36 46 54 36 47 55
BOLLITORI E FAN COIL PERFORMANCE
IN RISCALDAMENTO A 70 °C (c)
4,12
kW
Modello 15 20 25 Resa totale nominale m /h 2,78 0,35 5,72
0,49
0,24
Portata acqua nominale
3
L mm 927 1127 1327
Perdite di carico acqua kPa 13 4,7 4,5
nominali
(a) Temperatura acqua batteria 7/12 °C, temperatura aria ambiente 27 °C b.s. e 19 °C b.u.
(b) Temperatura acqua batteria 45/40 °C, temperatura aria ambiente 20 °C.
(c) Temperatura acqua batteria 70/60 °C, temperatura aria ambiente 20 °C.
NIMBUS AQUASLIM WH 15 20 25
A Motore termoelettrico CODICE 3301542 3301543 3301544
IN Raccordo per tubazione di ingresso acqua
OUT Raccordo per tubazione di uscita acqua

| 434
