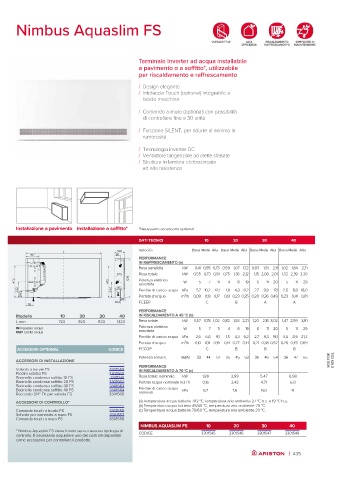

Page 437 - ARISTON - CATALOGO 10-2022

Nimbus Aquaslim FS

Terminale Inverter ad acqua installabile
a pavimento o a soffitto*, utilizzabile
per riscaldamento e raffrescamento

/ Design elegante
/ Intefaccia Touch (optional) integrabile a
bordo macchina

/ Comando a muro (optional) con possibilità
di controllare fino a 30 unità

/ Funzione SILENT, per ridurre al minimo la
rumorosità

/ Tecnologia inverter DC
/ Ventilatore tangenziale ad alette sfalsate
/ Struttura in lamiera elettrozincata
ad alta resistenza

Installazione a pavimento Installazione a soffitto* *Necessario accessorio optional

DATI TECNICI 10 20 30 40
Velocità Bassa Media Alta Bassa Media Alta Bassa Media Alta Bassa Media Alta
L 150
197 80
PERFORMANCE
G 3/4’ EK Resa sensibile kW 0,41 0,55 0,73 0,59 1,07 1,72 0,83 1,51 2,11 1,02 1,84 2,71
IN IN RAFFRESCAMENTO (a)
37,5 Resa totale kW 0,55 0,73 0,91 0,75 1,36 2,12 1,15 2,08 2,81 1,32 2,39 3,30
472 OUT G 3/4’ EK 472 579 Potenza elettrica W 5 7 11 4 8 19 6 11 20 5 11 29
assorbita
232 232 Perdite di carico acqua kPa 5,7 10,2 12,1 1,9 4,3 8,2 2,7 9,9 17,1 2,5 8,8 18,0
102,5 Portata d'acqua m³/h 0,09 0,13 0,17 0,13 0,23 0,35 0,20 0,36 0,49 0,23 0,41 0,61
Ø14
83,2 FCEER C B A A
112
PERFORMANCE
Modello 10 20 30 40 IN RISCALDAMENTO A 45 °C (b)
L mm 723 923 1123 1323 Resa totale kW 0,57 0,78 1,02 0,82 1,53 2,21 1,20 2,16 3,02 1,47 2,59 3,81
IN Ingresso acqua Potenza elettrica W 5 7 11 4 8 19 6 11 20 5 11 29
OUT Uscita acqua assorbita
Perdite di carico acqua kPa 2,6 6,8 9,1 1,5 4,3 9,2 2,7 9,3 19,1 3,0 8,9 21,2
Portata d'acqua m³/h 0,10 0,14 0,19 0,14 0,27 0,41 0,21 0,38 0,52 0,26 0,45 0,69
ACCESSORI OPTIONAL CODICE FCCOP C B B B
Potenza sonora dB(A) 33 44 51 35 45 53 36 46 54 36 47 55
ACCESSORI DI INSTALLAZIONE BOLLITORI E FAN COIL
PERFORMANCE
Valvola a tre vie FS 3301559 IN RISCALDAMENTO A 70 °C (c)
Piedini estetici FS 3301560
Bacinella condensa soffitto 10 FS 3301561 Resa totale nominale kW 1,89 3,99 5,47 6,98
Bacinella condensa soffitto 20 FS 3301562 Portata acqua nominale m3 / h 0,16 3,43 4,71 6,0
Bacinella condensa soffitto 30 FS 3301563
Bacinella condensa soffitto 40 FS 3301564 Perdite di carico acqua kPa 6,7 7,6 16,1 14
Raccordo 3/4” EK per valvola FS 3301565 nominali
ACCESSORI DI CONTROLLO* (a) Temperatura acqua batteria 7/12 °C, temperatura aria ambiente 27 °C b.s. e 19 °C b.u.
(b) Temperatura acqua batteria 45/40 °C, temperatura aria ambiente 20 °C.
Comando touch a bordo FS 3301556 (c) Temperatura acqua batteria 70/60 °C, temperatura aria ambiente 20 °C.
Scheda per comando a muro FS 3301557
Comando touch a muro FS 3301558
NIMBUS AQUASLIM FS 10 20 30 40
* Nimbus Aquaslim FS viene fornito senza nessuna tipologia di CODICE 3301545 3301546 3301547 3301548
controllo. É necessario acquistare uno dei controlli disponibili
come accessorio per controllare il prodotto.

| 435
