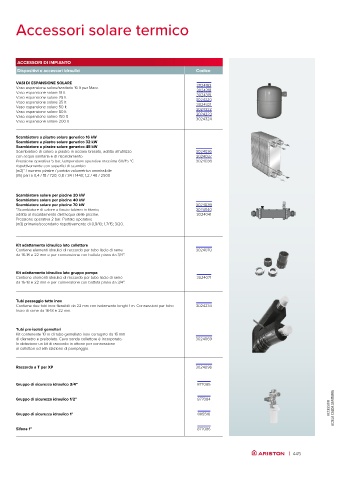

Page 447 - ARISTON - CATALOGO 10-2022

Accessori solare termico

ACCESSORI DI IMPIANTO
Dispositivi e accessori idraulici Codice

VASI DI ESPANSIONE SOLARE 3024183
Vaso espansione solare/sanitario 16 lt per Macc 3024318
Vaso espansione solare 18 lt 3024319
Vaso espansione solare 25 lt
Vaso espansione solare 35 lt 3024320
3024321
Vaso espansione solare 50 lt 3024322
Vaso espansione solare 80 lt 3024323
Vaso espansione solare 150 lt 3024324
Vaso espansione solare 200 lt
Scambiatore a piastre solare generico 16 kW
Scambiatore a piastre solare generico 32 kW
Scambiatore a piastre solare generico 48 kW
Scambiatore di calore a piastre in acciaio brasato, adatto all’utilizzo 3024036
con acqua sanitaria e di riscaldamento. 3024037
Pressione operativa 5 bar, temperature operative massime 60/45 °C 3024038
rispettivamente con superfici di scambio
(m2)* / numero piastre / portata volumetrica ammissibile
(l/h) pari a 0,4 / 18 / 720; 0,8 / 34 / 1440; 1,2 / 48 / 2500

Scambiatore solare per piscine 20 kW
Scambiatore solare per piscine 40 kW
Scambiatore solare per piscine 70 kW 3024039
*Scambiatore di calore a fascio tubiero in titanio, 3024040
adatto al riscaldamento dell’acqua delle piscine. 3024041
Pressione operativa 2 bar. Portate operative
(m3) primario/secondario rispettivamente di 0,9/10; 1,7/15; 3/20.

Kit adattamento idraulico lato collettore
Contiene elementi idraulici di raccordo per tubo liscio di rame 3024070
da 16-18 e 22 mm e per connessione con battuta piana da 3/4”.

Kit adattamento idraulico lato gruppo pompa
Contiene elementi idraulici di raccordo per tubo liscio di rame 3024071
da 16-18 e 22 mm e per connessione con battuta piana da 3/4”.

Tubi passaggio tetto inox
Contiene due tubi inox flessibili da 22 mm con isolamento lunghi 1 m. Connessioni per tubo 3024234
liscio di rame da 16-18 e 22 mm.

Tubi pre-isolati gemellari
Kit contenente 10 m di tubo gemellato inox corrugato da 16 mm
di diametro e preisolato. Cavo sonda collettore è incorporato. 3024069
In dotazione un kit di raccordo in ottone per connessione
ai collettori ed alla stazione di pompaggio.

Raccordo a T per XP 3024096

Gruppo di sicurezza idraulico 3/4” 877085

Gruppo di sicurezza idraulico 1/2” 877084
ACCESSORI ACQUA CALDA SANITARIA
Gruppo di sicurezza idraulico 1” 885516

Sifone 1” 877086

| 445
