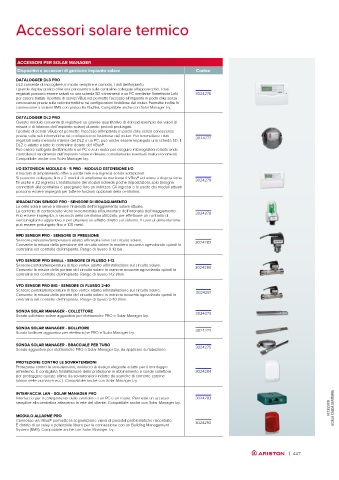

Page 449 - ARISTON - CATALOGO 10-2022

Accessori solare termico

ACCESSORI PER SOLAR MANAGER
Dispositivi e accessori di gestione impianto solare Codice
DATALOGGER DL3 PRO
DL3 consente di raccogliere, in modo semplice e comodo, i dati dell’impianto.
l grande display grafico offre una panoramica sulle centraline collegate all’apparecchio. I dati
registrati possono essere salvati su una scheda SD o trasmessi a un PC mediante l’interfaccia LaN 3024276
per essere trattati. Il portale di servizi VBus.net permette l’accesso all’impianto in pochi cliks senza
conoscenze previe sulle reti informatiche né configurazioni fastidiose del router. Permette inoltre la
connessione a sistemi BMS con protocollo BacNet. Compatibile anche con Solar Manager Izy.
DATALOGGER DL2 PRO
Questo modulo consente di registrare un grande quantitativo di dati (ad esempio dei valori di
misura e di bilancio dell’impianto solare) durante periodi prolungati.
l portale di servizi VBus.net permette l’accesso all’impianto in pochi cliks senza conoscenze
previe sulle reti informatiche né configurazioni fastidiose del router. Per trasmettere i dati 3024277
registrati nella memoria interna del DL2 a un PC, può anche essere impiegata una scheda SD. Il
DL2 è adatto a tutte le centraline dotate del VBus®.
Può essere collegato direttamente a un PC o a un router per eseguire interrogazioni remote onde
controllare il rendimento dell’impianto solare e rilevare comodamente eventuali malfunzionamenti.
Compatibile anche con Solar Manager Izy.
I/O EXTENSION MODULE 6 - 5 PRO - MODULO ESTENSIONE I/O
Il modulo di ampliamento offre 5 uscite relè e 6 ingressi sonda addizionali.
Si possono collegare fino a 2 moduli di ampliamento mediante il VBus® ed avere a disposizione 3024279
15 uscite e 22 ingressi. L’installazione dei moduli richiede poche impostazioni, solo bisogna
connetterli alla centralina e assegnare loro un indirizzo. Gli ingressi e le uscite dei moduli attivati
possono essere impiegati per tutte le funzioni opzionali della centralina.

IRRADIATION SENSOR PRO - SENSORE DI IRRAGGIAMENTO
La cella solare serve a rilevare l’intensità dell’irraggiamento solare attuale.
La corrente di cortocircuito viene incrementata all’aumentare dell’intensità dell’irraggiamento. 3024278
Può essere impiegata, a seconda della centralina utilizzata, per effettuare un controllo di
verosimiglianza aggiuntivo o per ottenere un effetto diretto sul sistema. Il cavo di alimentazione
può essere prolungato fino a 100 metri.
RPD SENSOR PRO - SENSORE DI PRESSIONE
Sensore pressione/temperatura adatto all’installazione sul circuito solare. 3024282
Consente la misura della pressione del circuito solare in maniera accurata agevolando quindi la
centralina nel controllo dell’impianto. Range di lavoro 0-10 bar.
VFD SENSOR PRO SMALL - SENSORE DI FLUSSO 1-12
Sensore portata/temperatura di tipo vortex adatto all’installazione sul circuito solare. 3024280
Consente la misura della portata del circuito solare in maniera accurata agevolando quindi la
centralina nel controllo dell’impianto. Range di lavoro 1-12 l/min.
VFD SENSOR PRO BIG - SENSORE DI FLUSSO 2-40
Sensore portata/temperatura di tipo vortex adatto all’installazione sul circuito solare. 3024281
Consente la misura della portata del circuito solare in maniera accurata agevolando quindi la
centralina nel controllo dell’impianto. Range di lavoro 2-40 l/min.

SONDA SOLAR MANAGER - COLLETTORE 3024273
Sonda collettore solare aggiuntiva per elettroniche PRO e Solar Manager Izy.
SONDA SOLAR MANAGER - BOLLITORE 3024274
Sonda bollitore aggiuntiva per elettroniche PRO e Solar Manager Izy.

SONDA SOLAR MANAGER - BRACCIALE PER TUBO 3024275
Sonda aggiuntiva per elettroniche PRO e Solar Manager Izy, da applicare su tubazione.

PROTEZIONE CONTRO LE SOVRATENSIONI
Protezione contro le sovratensioni; involucro di design elegante adatto per il montaggio
all’esterno. È consigliata l’installazione della protezione in abbinamento a sonde collettore 3024284
per proteggere queste ultime da sovratensioni indotte da scariche di corrente esterne
fulmini nelle vicinanze ecc.). Compatibile anche con Solar Manager Izy.

INTERFACCIA LAN - SOLAR MANAGER PRO
Interfaccia per il collegamento della centralina a un PC o un router. Permette un accesso 3024283
semplice alla centralina attraverso la rete del cliente. Compatibile anche con Solar Manager Izy.
ACCESSORI ACQUA CALDA SANITARIA
MODULO ALLARME PRO
Connesso via VBus® permette la segnalazione visiva di possibili problematiche riscontrate. 3024292
È dotato di un relay a potenziale libero per la connessione con un Building Management
System (BMS). Compatibile anche con Solar Manager Izy.
