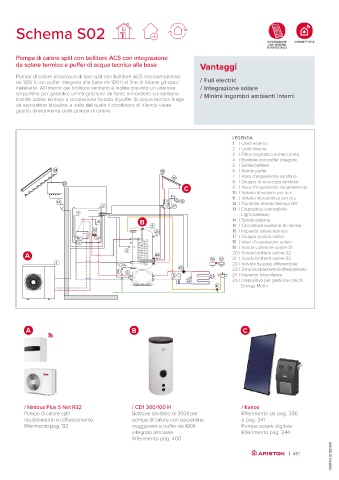

Schema S02

Pompa di calore split con bollitore ACS con integrazione
da solare termico e puffer di acqua tecnica alla base Vantaggi

Pompa di calore aria/acqua di tipo split con bollitore ACS monoserpentino
da 300 lt con puffer integrato alla base da 100 lt al fine di ridurre gli spazi / Full electric
installativi. All’interno del bollitore sanitario è inoltre previsto un ulteriore / Integrazione solare
serpentino per garantire un’integrazione da fonte rinnovabile sul sanitario / Minimi ingombri ambienti interni
tramite solare termico a circolazione forzata. Il puffer di acqua tecnica funge
da separatore idraulico, a valle del quale il circolatore di rilancio viene
gestito direttamente dalla pompa di calore.

LEGENDA
1 / Unità esterna
2 / Unità interna
3 / Filtro magnetico e meccanico
4 / Bollitore con puffer integrato
5 / Sonda bollitore
24 6 / Sonda puffer
19
7 / Vaso d’espansione sanitario
16
25 8 / Gruppo di sicurezza sanitario
C 9 / Vaso d’espansione riscaldamento
10 / Valvola deviatrice per acs
11 / Valvola miscelatrice per acs
14 18 12 / Controllo remoto Sensys HD
2 17
13 / Dispositivo connettività
Light Gateway
VE
B 14 / Sonda esterna
4 15 / Circolatore ausiliario di rilancio
10 16 / Impianto solare termico
21
17 / Gruppo pompa solare
F 18 / Vaso d’espansione solare
3
19 / Sonda collettore solare S1
A 5 20 20 / Sonda bollitore solare S2
13 12 21 / Sonda bollitore solare S3
1 7 VE 22 / Valvola by-pass differenziale
15 23 / Zona riscaldamento/raffrescamento
s
8 6
9 23 24 / Impianto fotovoltaico
22 25 / Dispositivo per gestione carichi
Energy Meter
11

A B C

/ Nimbus Plus S Net R32 / CD1 300/100 H / Kairos
Pompa di calore split Bollitore sanitario di 300lt per Riferimento da pag. 336
riscaldamento e raffrescamento. pompe di calore con serpentino a pag. 341
Riferimento pag. 132 maggiorato e buffer da 100lt Pompa solare digitale
integrato alla base. Riferimento pag. 344
Riferimento pag. 400
