P. 467

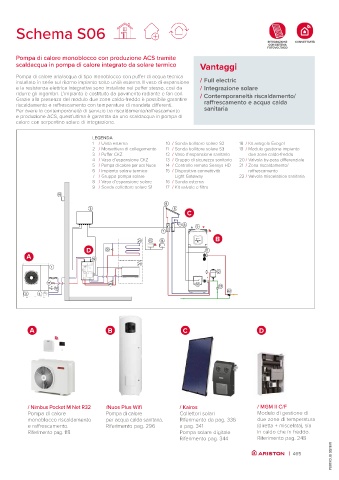

Schema S06
Pompa di calore monoblocco con produzione ACS tramite
scaldacqua in pompa di calore integrato da solare termico Vantaggi
Pompa di calore aria/acqua di tipo monoblocco con puffer di acqua tecnica
installato in serie sul ritorno impianto sotto unità esterna. Il vaso di espansione / Full electric
e la resistenza elettrica integrativa sono installate nel puffer stesso, così da / Integrazione solare
ridurre gli ingombri. L’impianto è costituito da pavimento radiante e fan coil. / Contemporaneità riscaldamento/
Grazie alla presenza del modulo due zone caldo-freddo è possibile garantire raffrescamento e acqua calda
riscaldamento e raffrescamento con temperature di mandata differenti.
Per avere la contemporaneità di servizio tra riscaldamento/raffrescamento sanitaria
e produzione ACS, quest’ultima è garantita da uno scaldacqua in pompa di
calore con serpentino solare di integrazione.
LEGENDA
1 / Unità esterna 10 / Sonda bollitore solare S2 18 / Kit antigelo Exogel
2 / Morsettiera di collegamento 11 / Sonda bollitore solare S3 19 / Modulo gestione impianto
3 / Puffer CKZ 12 / Vaso d’espansione sanitario due zone caldo-freddo
4 / Vaso d’espansione CKZ 13 / Gruppo di sicurezza sanitario 20 / Valvola by-pass differenziale
5 / Pompa di calore per acs Nuos 14 / Controllo remoto Sensys HD 21 / Zona riscaldamento/
6 / Impianto solare termico 15 / Dispositivo connettività raffrescamento
7 / Gruppo pompa solare Light Gateway 22 / Valvola miscelatrice sanitaria
8 / Vaso d’espansione solare 16 / Sonda esterna
9 / Sonda collettore solare S1 17 / Kit valvole e filtro
16
9
2 6
C
8 5
7
B
21 15 14
D 20 11
A 19
21
1
12
17 20 10
18 s 13
3 4 VE 22
A B C D
/ Nimbus Pocket M Net R32 /Nuos Plus Wifi / Kairos / MGM II C/F
Pompa di calore Pompa di calore Collettori solari Modulo di gestione di
monoblocco riscaldamento per acqua calda sanitaria. Riferimento da pag. 336 due zone di temperatura
e raffrescamento. Riferimento pag. 296 a pag. 341 (diretta + miscelata), sia
Riferimento pag. 118 Pompa solare digitale in caldo che in freddo.
Riferimento pag. 344 Riferimento pag. 248
PORTFOLIO SISTEMI
| 465
