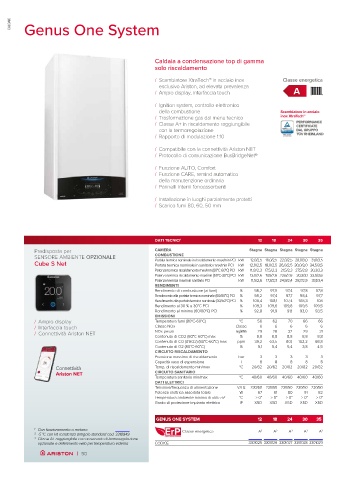

CALDAIE Genus One System

Caldaia a condensazione top di gamma
solo riscaldamento

/ Scambiatore XtraTech™ in acciaio inox Classe energetica
esclusivo Ariston, ad elevata prevalenza
/ Ampio display, interfaccia touch A

/ Ignition system, controllo elettronico
della combustione Scambiatore in acciaio
/ Trasformazione gas dal menu tecnico inox XtraTech™
/ Classe A+ in riscaldamento raggiungibile PERFORMANCE
CERTIFICATE
con la termoregolazione DAL GRUPPO
/ Rapporto di modulazione 1:10 TÜV RHEINLAND

/ Compatibile con la connettività Ariston NET
/ Protocollo di comunicazione BusBridgeNet®

/ Funzione AUTO, Comfort
/ Funzione CARE, remind automatico
della manutenzione ordinaria
/ Pannelli interni fonoassorbenti

/ Installazione in luoghi parzialmente protetti
/ Scarico fumi 80, 60, 50 mm

DATI TECNICI 1 12 18 24 30 35
Predisposta per CAMERA Stagna Stagna Stagna Stagna Stagna
SENSORE AMBIENTE OPZIONALE COMBUSTIONE
12,0/2,5 18,0/2,5 22,0/2,5 28,0/3,0 31,0/3,5
Cube S Net Portata termica nominale in riscaldamento max/min PCI kW 12,0/2,5 18,0/2,5 26,0/2,5 30,0/3,0 34,5/3,5
Portata termica nominale in sanitario max/min PCI kW
Potenza termica riscaldamento max/min (80°C-60°C) PCI kW 11,8/2,3 17,5/2,3 21,5/2,3 27,5/2,8 30,3/3,3
Potenza termica riscaldamento max/min (50°C-30°C) PCI kW 13,0/2,6 19,5/2,6 23,6/2,6 30,3/3,1 33,5/3,6
Potenza termica max/min sanitario PCI kW 11,5/2,6 17,3/2,3 24,9/2,4 28,7/2,9 33,1/3,4
RENDIMENTI
Rendimento di combustione (ai fumi) % 98,2 97,9 97,4 97,8 97,8
Rendimento alla portata termica nominale (60/80°C) PCI % 98,2 97,4 97,7 98,4 97,7
Rendimento alla portata termica nominale (30/50°C) PCI % 108,4 108,1 107,4 108,3 108
Rendimento al 30 % a 30°C PCI % 109,3 109,6 109,8 109,5 109,5
Rendimento al minimo (60/80°C) PCI % 92,8 91,9 91,1 93,0 93,5
EMISSIONI
/ Ampio display Temperatura fumi (80°C-60°C) °C 56 62 70 66 66
/ Interfaccia touch Classe NOx Classe 6 6 6 6 6
/ Connettività Ariston NET NOx pesati mg/kWh 29 28 32 29 31
Contenuto di CO2 (80°C-60°C) max % 8,8 8,8 8,8 8,8 8,8
Contenuto di CO (0%O2) (80°C-60°C) max ppm 39,2 63,5 80,1 102,2 98,8
Contenuto di O2 (80°C-60°C) % 5,1 5,4 5,4 3,8 4,5
CIRCUITO RISCALDAMENTO
Pressione massima di riscaldamento bar 3 3 3 3 3
Capacità vaso di espansione l 8 8 8 8 8
Connettività Temp. di riscaldamento min/max °C 20/82 20/82 20/82 20/82 20/82
Ariston NET CIRCUITO SANITARIO
Temperatura sanitario min/max °C 40/60 40/60 40/60 40/60 40/60
DATI ELETTRICI
Tensione/frequanza di alimentazione V/Hz 230/50 230/50 230/50 230/50 230/50
Potenza elettrica assorbita totale W 67 61 80 91 82
Temperatura ambiente minima di utilizzo °C > 0° > 0° > 0° > 0° > 0°
2
Grado di protezione impianto elettrico IP X5D X5D X5D X5D X5D

GENUS ONE SYSTEM 12 18 24 30 35

1 Con funzionamento a metano Classe energetica A 3 A 3 A 3 A 3 A 3
2 -5 °C con kit resistenza antigelo standard cod. 3318949
3 Classe A+ raggiungibile con accessorio di termoregolazione
opzionale e rieferimento web per temperatura esterna CODICE 3301025 3301026 3301027 3301028 3301029
