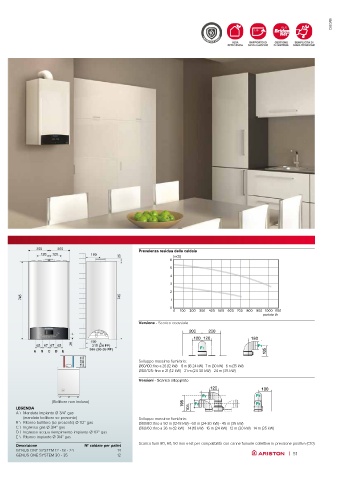

Page 53 - ARISTON - CATALOGO 10-2022

CALDAIE
10
PROTEZIONE SMART

Classe energetica

200 200 Prevalenza residua della caldaia
120 120 180
25 [mCE]
6
5
4
3
2
745 745 1
0
0 100 200 300 400 500 600 700 800 900 1000 1100
portata l/h
Versione - Scarico coassiale

150
65 67 67 65 28 315 (24 FF)
385 (30-35 FF)
R
Sviluppo massimo fumi/aria:
Ø60/100: fino a 26 (12 kW) – 8 m (18-24 kW) - 7 m (30 kW) - 6 m (35 kW)
Ø80/125: fino a 21 (12 kW) - 21 m (24-30 kW) - 24 m (35 kW)
Versioni - Scarico sdoppiato

(Bollitore non incluso)
LEGENDA
A \ Mandata impianto Ø 3/4” gas
(mandata bollitore se presente) Sviluppo massimo fumi/aria:
R \ Ritorno bollitore (se presente) Ø 1/2” gas Ø80/80: fino a 50 m (12-18 kW) - 60 m (24-30 kW) - 45 m (35 kW)
C \ Ingresso gas Ø 3/4” gas Ø60/60: fino a 36 m (12 kW) – 14 (18 kW) - 16 m (24 kW) - 12 m (30 kW) - 14 m (35 kW)
D \ Ingresso acqua riempimento impianto Ø 1/2” gas
E \ Ritorno impianto Ø 3/4” gas
Descrizione N° caldaie per pallet Scarico fumi 80, 60, 50 mm e kit per compatibilità con canne fumarie collettive in pressione positiva (C10)
GENUS ONE SYSTEM 12 - 18 - 24 14
GENUS ONE SYSTEM 30 - 35 12 | 51
